觸摸式CO2培養箱控制器

一．產品概括

   此產品采用5寸觸摸式電容屏

型號：TCHP-T1006-T(配比式CO2控制器)

      TCHP-T1106-T(紅外式CO2控制器)

語言：中文和英文

1.溫度指標

傳感器類型：PT100

測量范圍：-20.0~220.0℃

控制范圍：0～100.0℃（量程最大值可修改）

控制精度：±0.1℃

2. CO2指標

傳感器類型：(0~5V范圍內信號可設定)原裝進口紅外式（配比式無需傳感器）

測量范圍：0.0～21.0%

控制范圍：0.0～20.0%

控制精度：±0.2%

3. 濕度指標

傳感器類型：(0~5V范圍內信號可設定)電壓信號濕度變送器

測量范圍：0～99%RH

測量誤差：<±1％RH

4. 工作環境

電源供電：AC95~245V（50/60Hz）寬電壓

環境溫度：-10～50℃

相對濕度：40～93%RH（不結露）

5. 輸出功率

箱溫加熱輸出：驅動固態繼電器 DC12V，或可控硅1600W以內

門溫加熱輸出：可控硅1600W以內

加熱報警控制輸出：開關量輸出（常開），負載（感性）電流≤1A

風機、照明、滅菌、充氣、補氣繼電器：負載（感性）電流≤1A

6.通訊接口：485通訊信號，支持多點連接；支持遠程通訊（本公司采用ModbusRTU通訊協議支持電腦手機數據同步，手機隨時隨地都能觀察儀表狀態），歷史數據導出功能，打印機打印數據等功能。

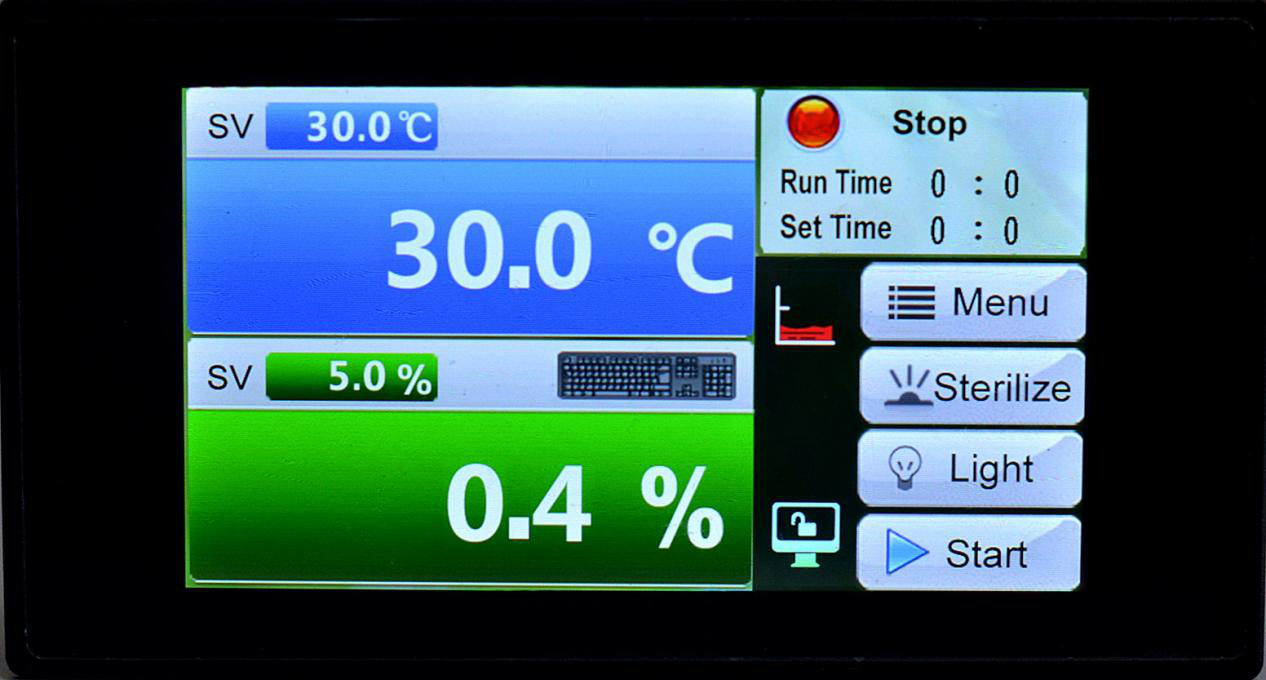

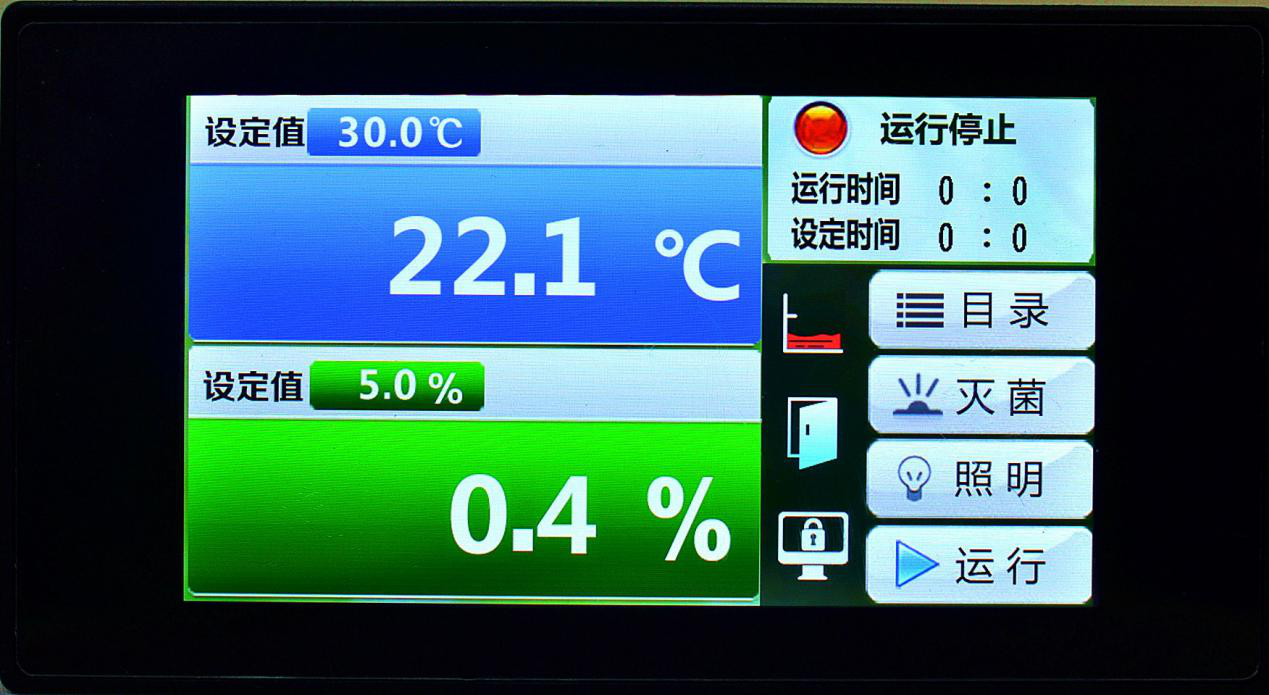

監視界面可修改溫度設定值、CO2設定值

可觀察門控、水位、設定時間、運行時間

二．功能介紹

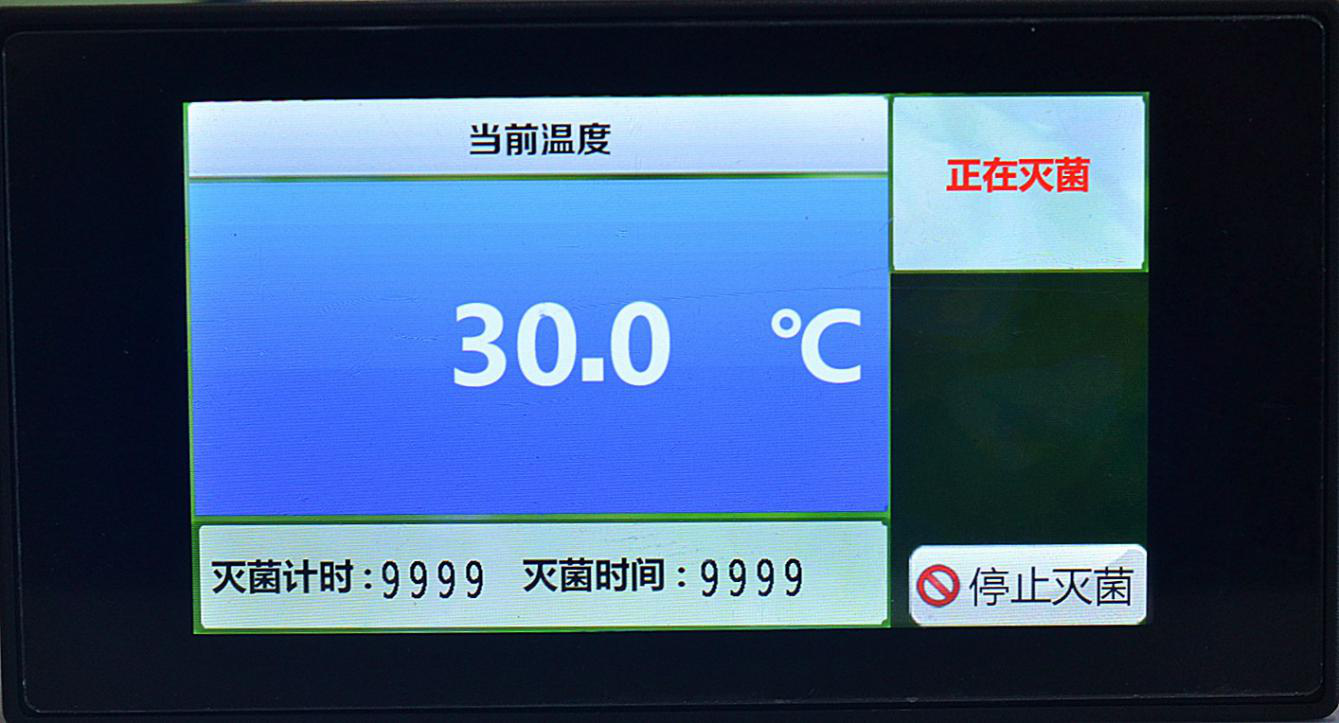

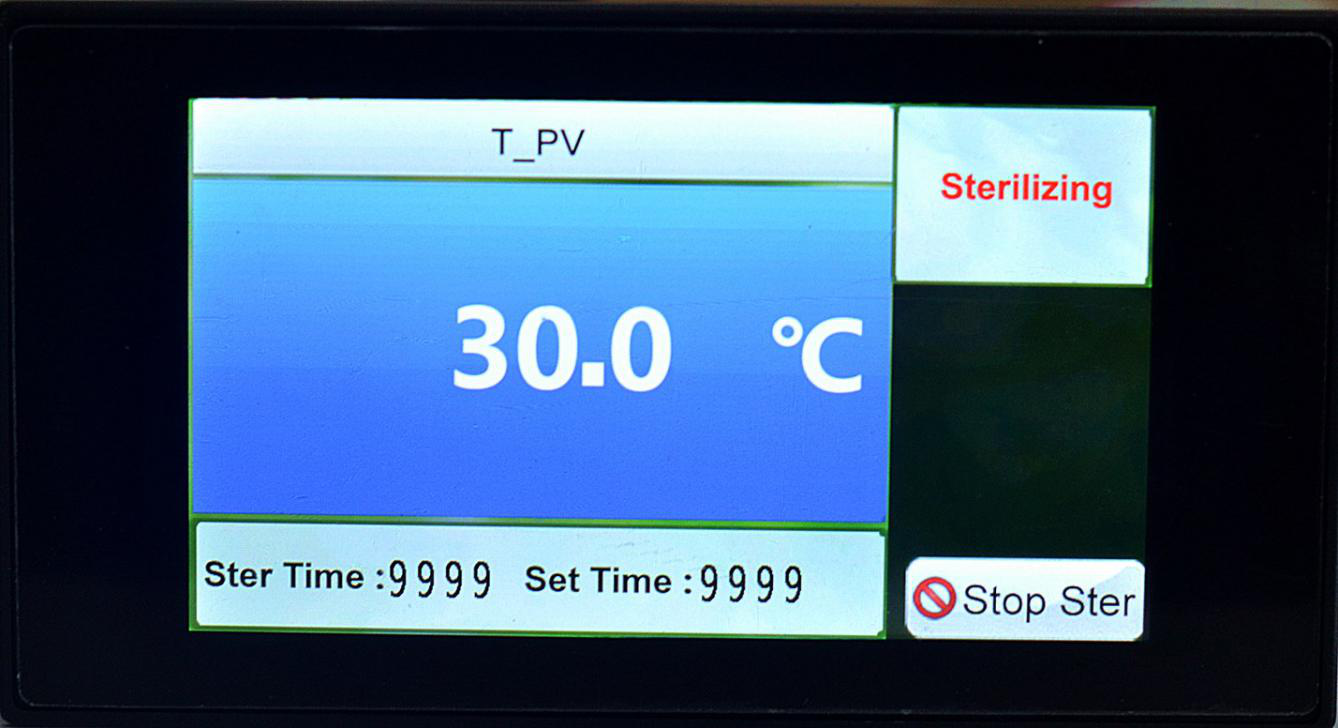

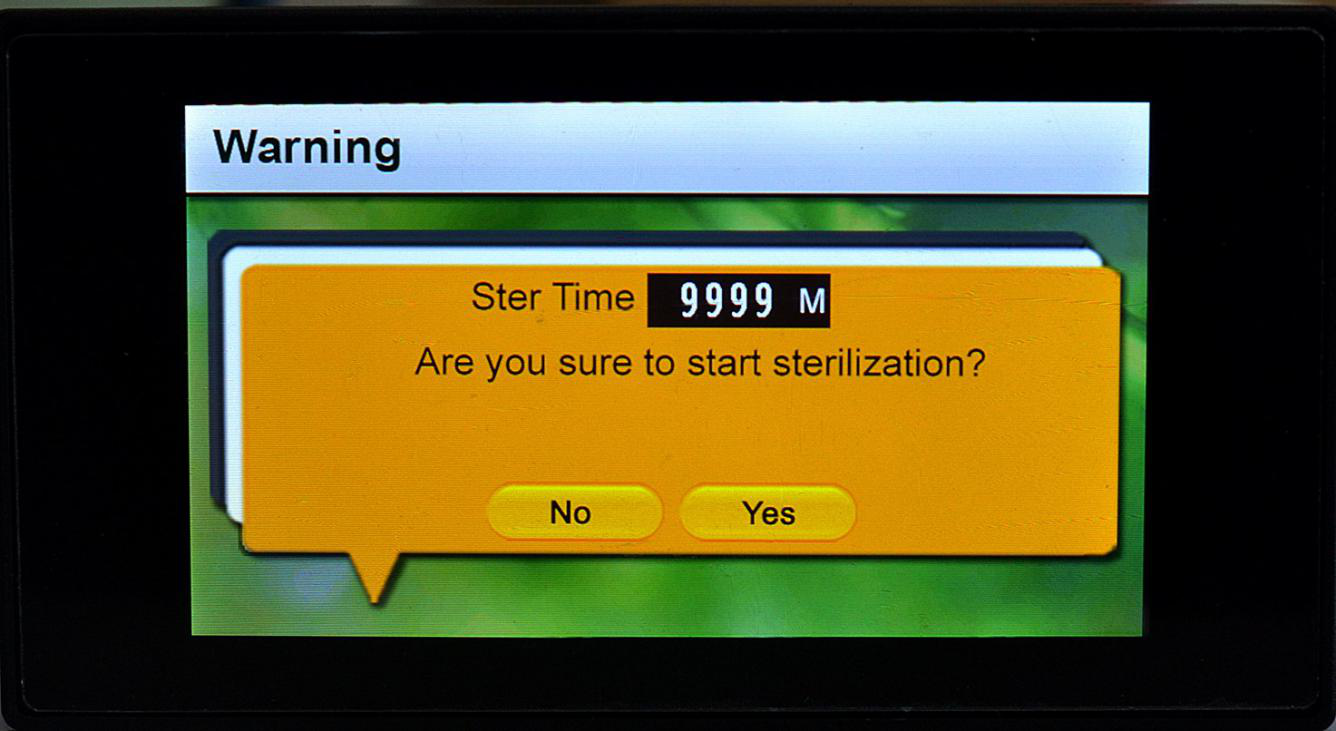

1. 滅菌功能:

開啟滅菌功能可觀察滅菌的計時時間，設定總的滅菌時間，單位分鐘，溫度等。

2. 溫度、濃度曲線

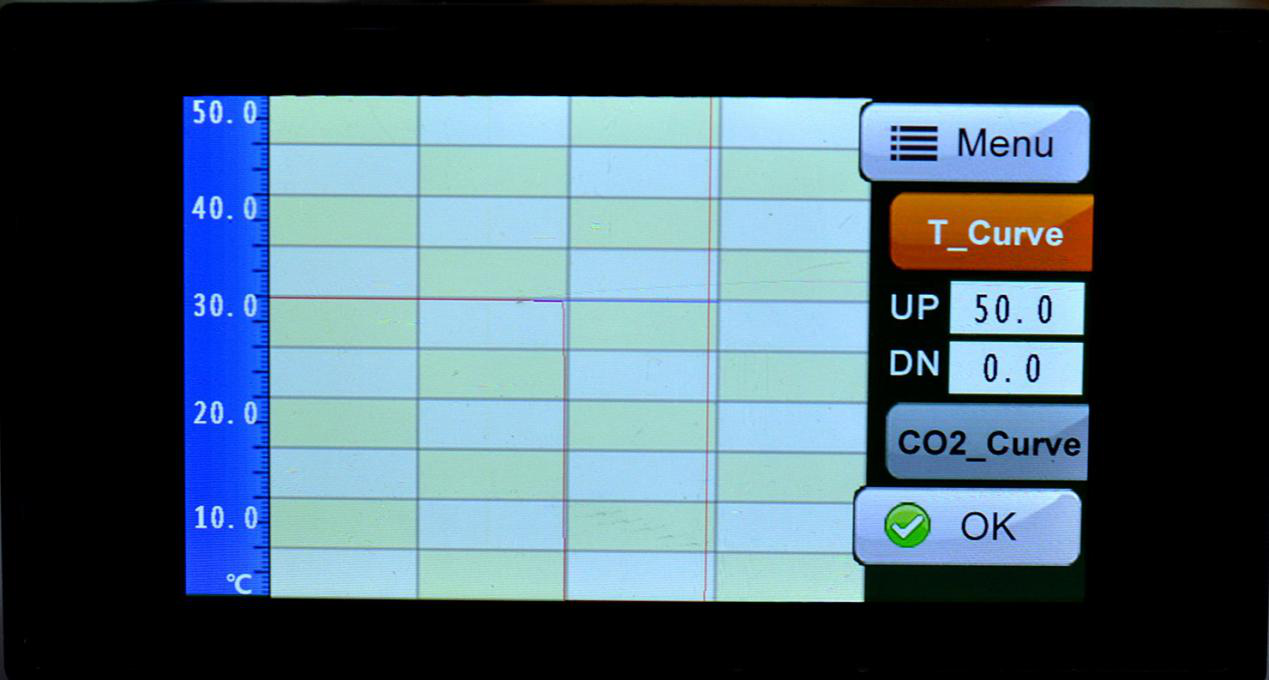

可設定溫度上限、下限值，從而改變曲線的上下范圍。紅色曲線標示測量值，藍色曲線標示設定值。

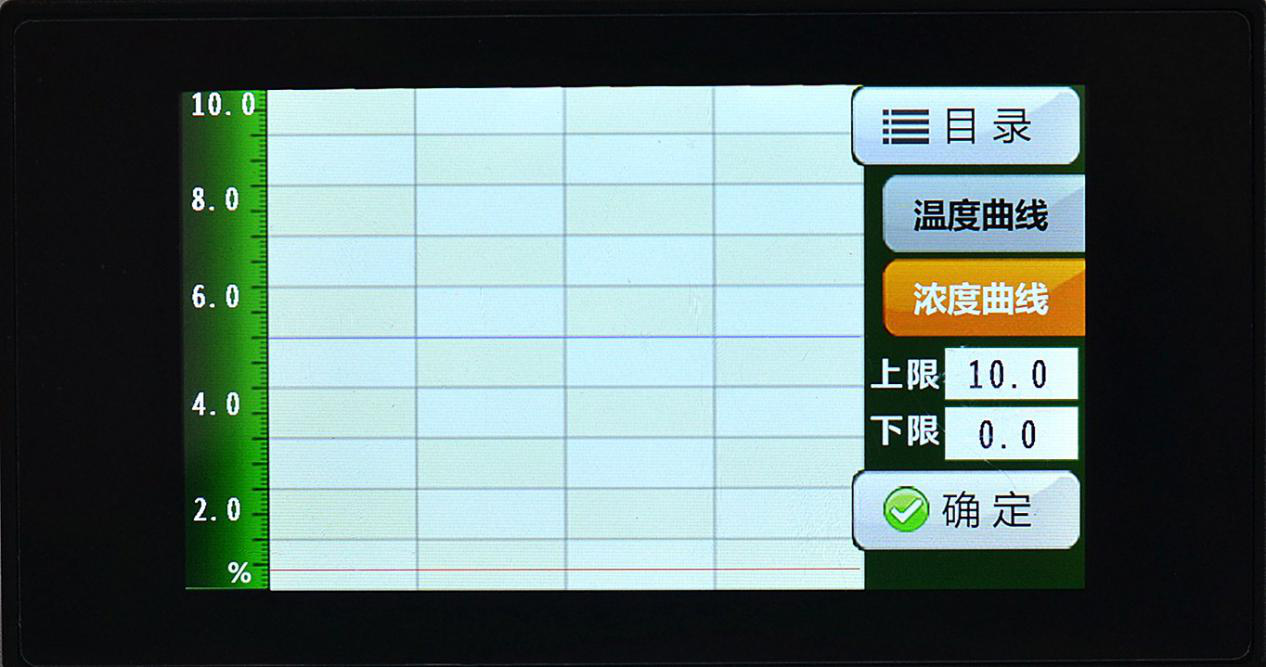

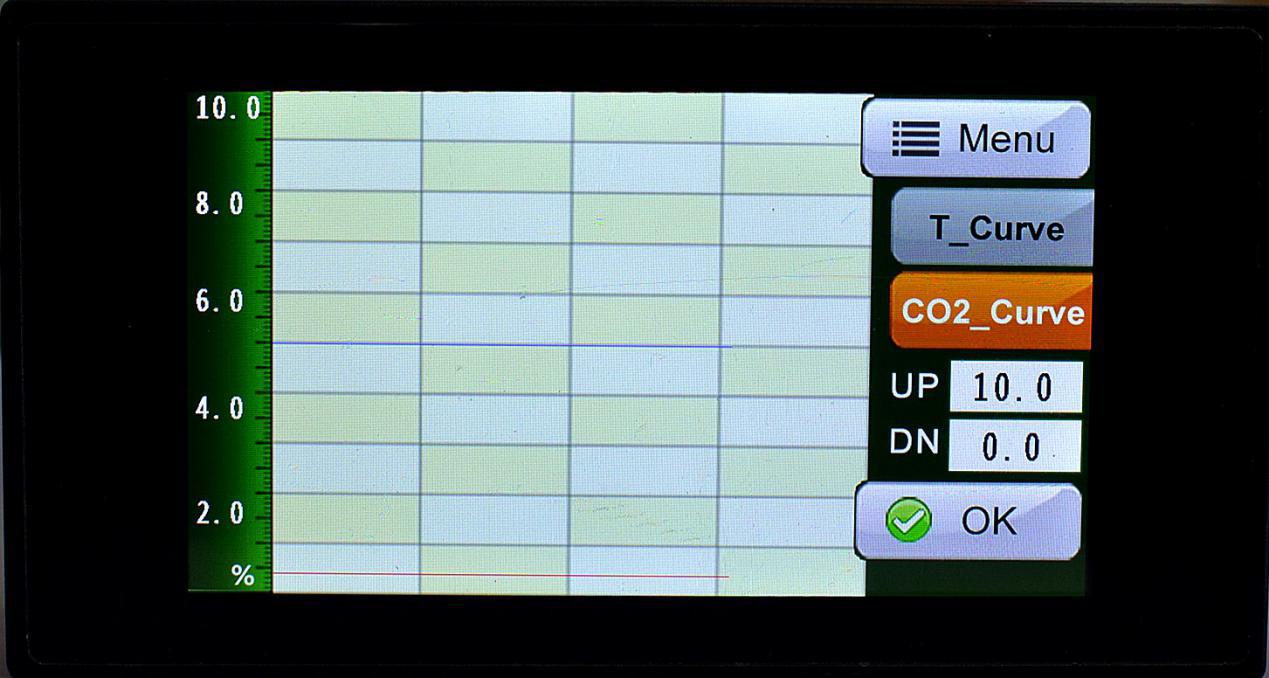

可設定濃度上限、下限值，從而改變曲線的上下范圍。紅色曲線標示測量值，藍色曲線標示設定值。

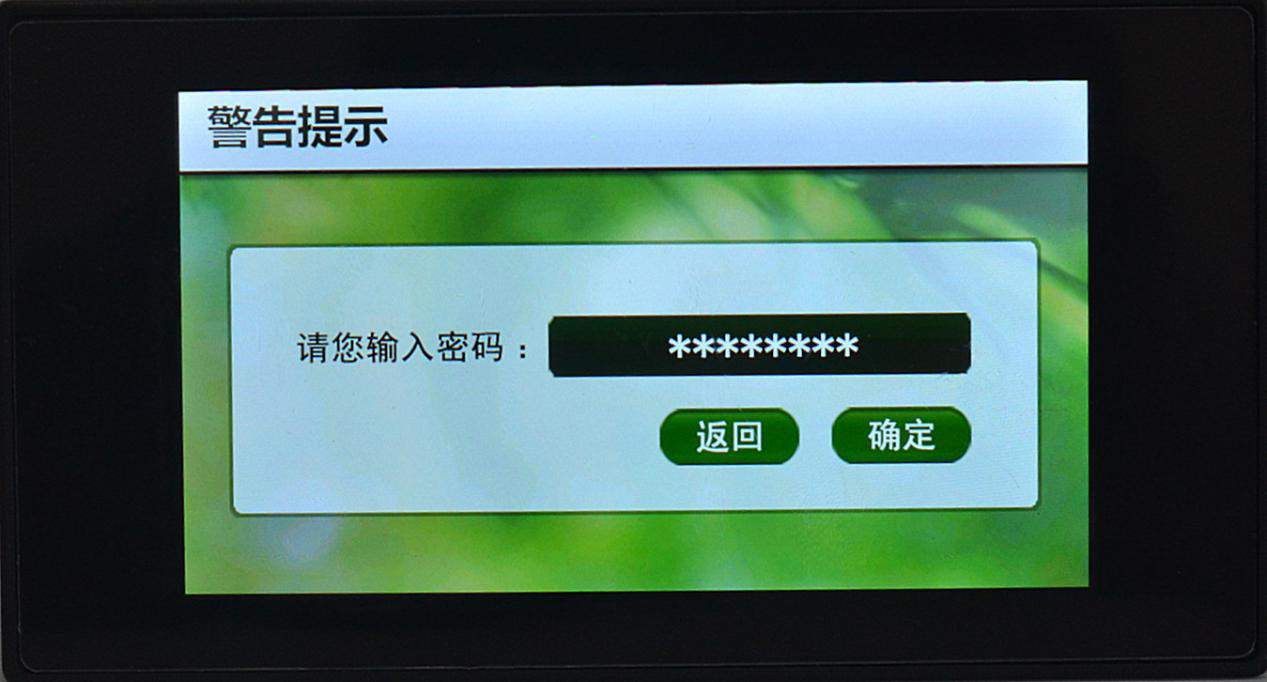

3. 警告提示

此界面點擊文本框，跳出按鍵盤輸入密碼；輸入密碼正確可進入用戶設定界面或系統設置的參數設定界面。

4. 用戶設定

溫度比例P：設定范圍：1.0~30.0，P越大過沖越小，接近設定溫度的速度越慢；

溫度積分I：設定范圍：1~2000，I越大加熱輸出功率越小，接近設定溫度的速度越慢；

溫度微分D：設定范圍：0~1000，D越大抑制溫度驟變或外部干擾的能力越強，但容易造成不能穩定在設定值的現象；

溫度周期T：設定范圍：1~30，單位：秒，加熱輸出功率計算周期；

通訊地址：設定范圍1～32，本機通訊地址編號。

當前門溫：僅顯示門溫測量值，不可修改；

濃度比例P：設定范圍：1.0~30.0，P越大過沖越小，接近設定濃度的速度越慢；

濃度積分I：設定范圍：1~2000，I越大濃度輸出功率越小，接近設定濃度的速度越慢；

濃度微分D：設定范圍：0~1000，D越大抑制濃度驟變或外部干擾的能力越強，但容易造成不能穩定在設定值的現象；

濃度周期T：設定范圍：5~30，單位：秒，濃度輸出功率計算周期；

濃度上偏差報警：設定范圍0.0～3.0%，當“濃度測量值>=濃度設定值+濃度偏差報警值”時，斷開充氣、補氣輸出，蜂鳴器鳴叫。

濃度偏差修正：設定范圍-3.0～0.0%，通常用于修正零點濃度測量值。修正值=實際濃度值-當前濃度測量值。

濃度斜率修正：設定范圍-999～999，通常用于修正高濃度測量時產生的誤差。斜率值=1000*（實際濃度值-當前濃度測量值）/ 當前濃度測量值。

主溫上偏差報警ALH:設定范圍：0～20.0℃，溫度上偏差報警，當測量溫度>設定溫度+ALH時，蜂鳴器鳴叫，“監視界面”有超溫報警狀態指示，系統切斷加熱報警繼電器；

主溫下偏差報警ALL：設定范圍：-20.0～0℃，溫度下偏差報警，當測量溫度<設定溫度+ALL時，蜂鳴器鳴叫，“監視界面”有欠溫報警狀態指示；該參數為0則無欠溫報警功能；

主溫偏差修正：設定范圍-20.0～20.0，通常用于修正低溫測量時產生的誤差。偏差值=（主溫）實際溫度值-（主溫）當前測量值；

主溫斜率修正：設定范圍-999～999，通常用于修正高溫測量時產生的誤差。斜率值=1000*（實際溫度-主溫測量值）/ 主溫測量值；

濕度偏差修正：設定范圍-30～30%RH，修正值=實際濕度值-當前濕度測量值；

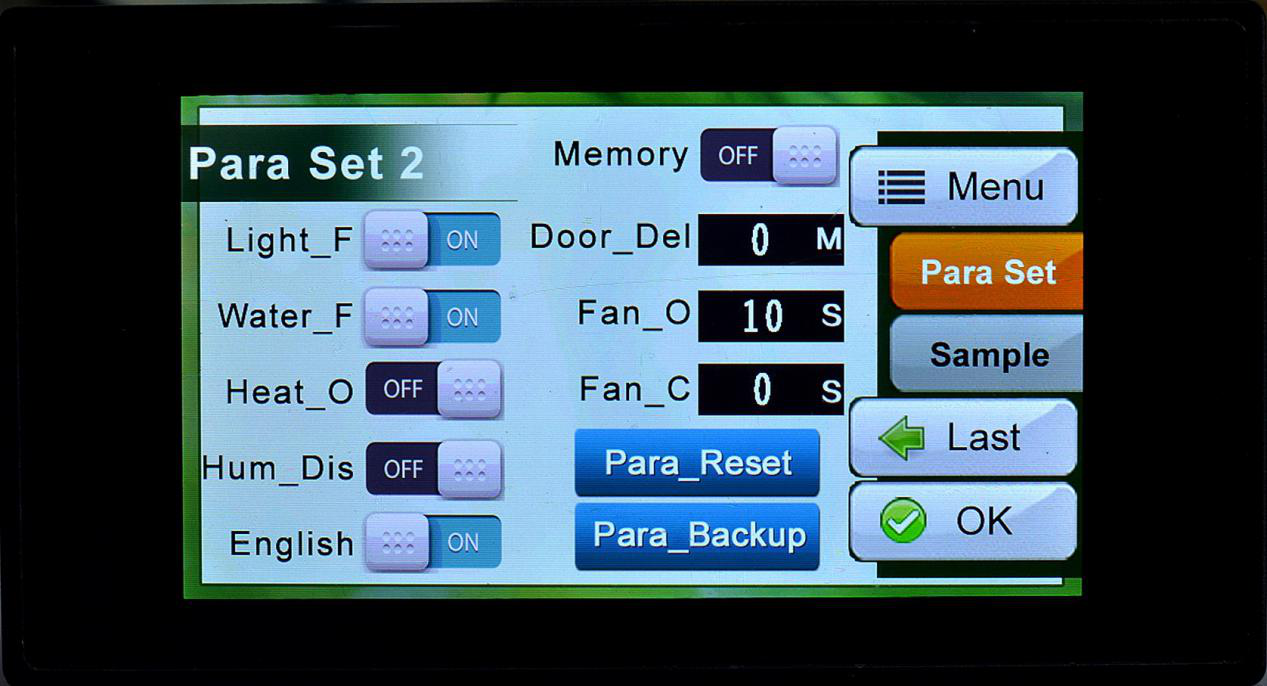

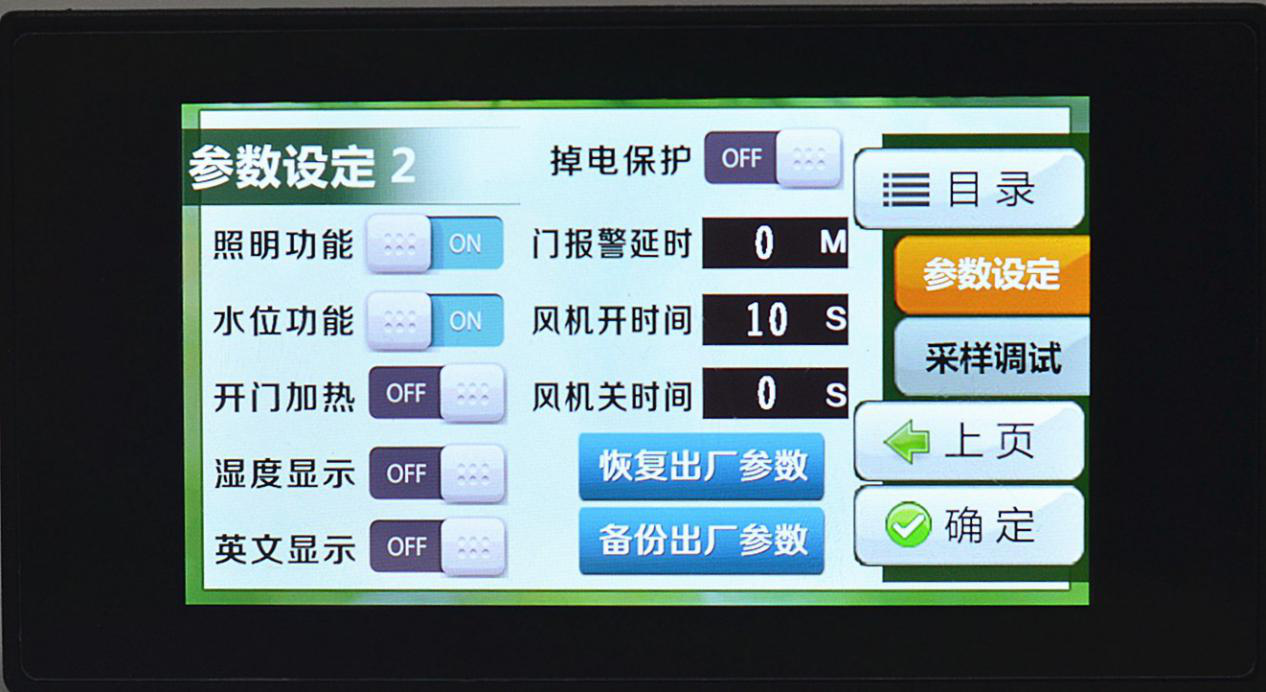

5. 系統設置

溫度上限：設定范圍0～100.0℃，溫度設定的最大允許值。

加熱關斷偏差：設定范圍-5.0～5.0℃，當【溫度測量值≥溫度設定值+加熱關斷偏差】時，關斷加熱輸出。

充氣關斷偏差：設定范圍-5.0～5.0%，當【濃度測量值≥濃度設定值+充氣關斷偏差】時，關斷充氣繼電器輸出。

門溫設定偏差：設定范圍-10.0～10.0℃，門溫設定值=（主溫）溫度設定值+門溫設定偏差值。

門溫上偏差報警AH：設定范圍0～20.0℃，當【門溫測量值＞（門溫設定值+AH）】時，有門溫上偏差超溫報警。

門溫偏差修正：設定范圍-20.0～20.0℃，通常用于修正低溫測量時產生的誤差。偏差值=（門溫）實際溫度值-（門溫）當前測量值。

門溫斜率修正：設定范圍-999～999，通常用于修正高溫測量時產生的誤差。斜率值=1000*（實際溫度-門溫測量值）/ 門溫測量值。

高溫滅菌開關：滅菌方式選擇，當選擇此項，滅菌為使用高溫滅菌。

滅菌溫度：當選擇為高溫滅菌方式，滅菌開啟后，當測量溫度小于滅菌溫度時，滅菌繼電器有加熱輸出；反之，無輸出。

照明功能：開啟照明功能，在“監視界面”有照明按鍵；關閉照明功能，在“監視界面”無照明按鍵。

水位功能：開啟水位報警功能，在“監視界面”有水位圖標顯示；關閉水位報警功能，在“監視界面”無水位圖標顯示。

開門加熱：開門加熱開啟運行中監測到開門報警，控制器可繼續加熱輸出；開門加熱關閉運行中監測到開門報警，控制器停止加熱輸出；門關閉后，控制器自動維持2分鐘，繼續加熱輸出。

濕度顯示：開啟濕度顯示功能，在“監視界面”有濕度顯示欄；關閉濕度顯示功能，在“監視界面”無濕度顯示欄。

英文顯示：開啟英文顯示功能，所有界面會以英文顯示；關閉英文顯示功能，所有界面會以中文顯示。

掉電保護：開啟掉電保護，重新上電控制器繼續運行斷電前狀態。關閉掉電保護，重新上電后，控制器停止運行。

門報警延時：設定范圍0～60分鐘， 當門控開啟后，等待門報警延時時間后，觸發門控報警。此值設定為0時功能無效，無門控報警。

風機開時間：運行過程中，當溫度測量值到達設定值附近，風機可設置斷續開啟或關閉。單位為秒鐘。

風機關時間：與風機開時間協同工作，當此值設置為0時，風機持續運行。

恢復出廠參數：可以恢復到“備份出廠值”時的保存參數。

備份出廠參數：備份當前設置好的參數，以備“恢復出廠值”恢復。
