可編程低溫控制器

一、產品概述

DRHP-T1006-T控制器適用于低溫恒溫控制環境，采樣新型串口電容觸摸屏，界面顯示清晰，運行順暢；系統采用模糊PID控制方式，系統更加穩定，此外還提供多種功能選擇，可以滿足用戶的各種需求；

語言：中文和英文

主溫小數點：可切換

1.性能指標：

1) 主溫度測量范圍：-130.0～320.0℃；

主溫度設定范圍：-120.0 ～300.0℃；

2) 輔助溫度測量范圍：-130.0～320.0℃；

3) 溫度顯示值基本誤差：< 0.5%；

2.輸出匹配：制冷繼電器:AC110~220V-15A，循環繼電器：AC110~220V-5A

 OUT1繼電器：AC110~220V-5A,

OUT2繼電器：AC110~220V-3A/DC12V~24V-3A

加熱固態繼電器驅動：35mA max, 制冷固態繼電器驅動：35mA max,

3.工作環境：

1) 供電電壓：AC100~240V

2) 環境溫度：0～50℃；

3) 相對濕度：<85%RH；

4.安裝尺寸：144*75.5mm

5.通訊接口：485通訊信號，支持多點連接；支持遠程通訊（本公司采用ModbusRTU通訊協議支持電腦手機數據同步，手機隨時隨地都能觀察儀表狀態），歷史數據導出功能，打印機打印數據等功能。

二、界面介紹

1.監視界面

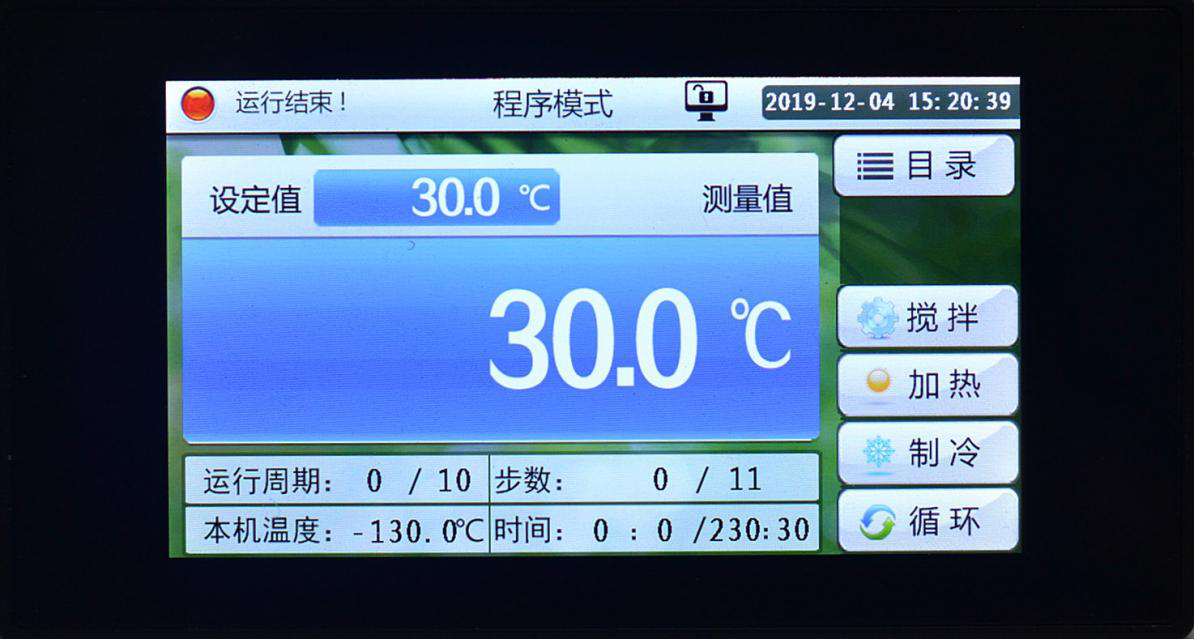

監視界面可修改溫度設定值，可觀察溫度測量值、本機溫度或回液溫度、可觀察周期和段數。

2. 目錄界面

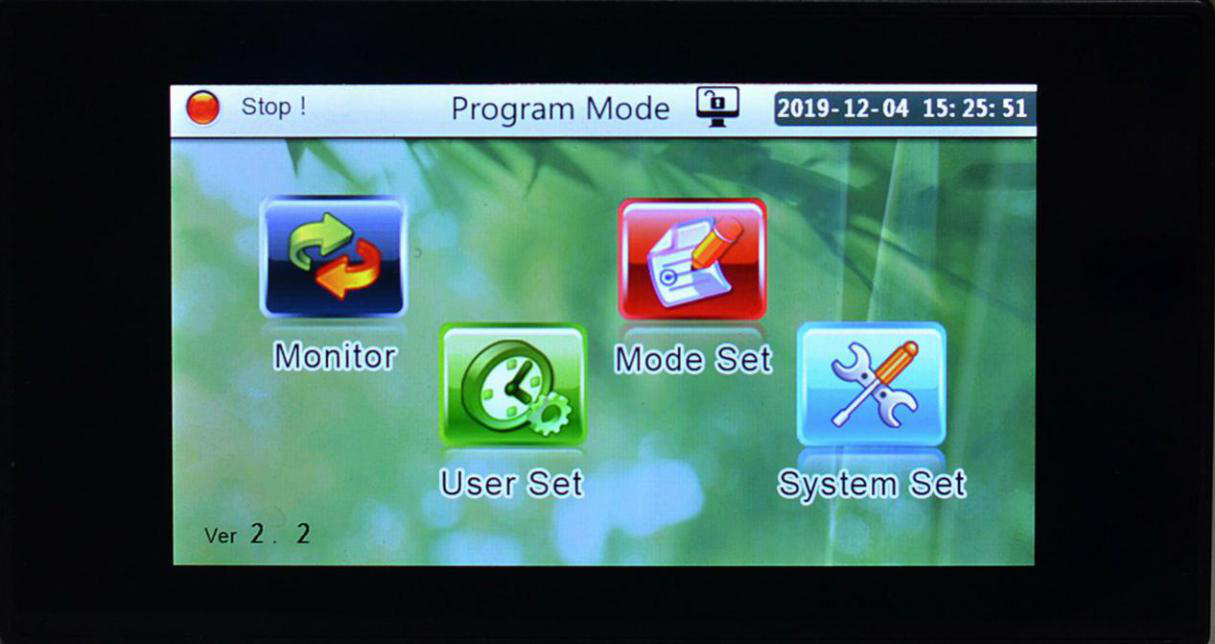

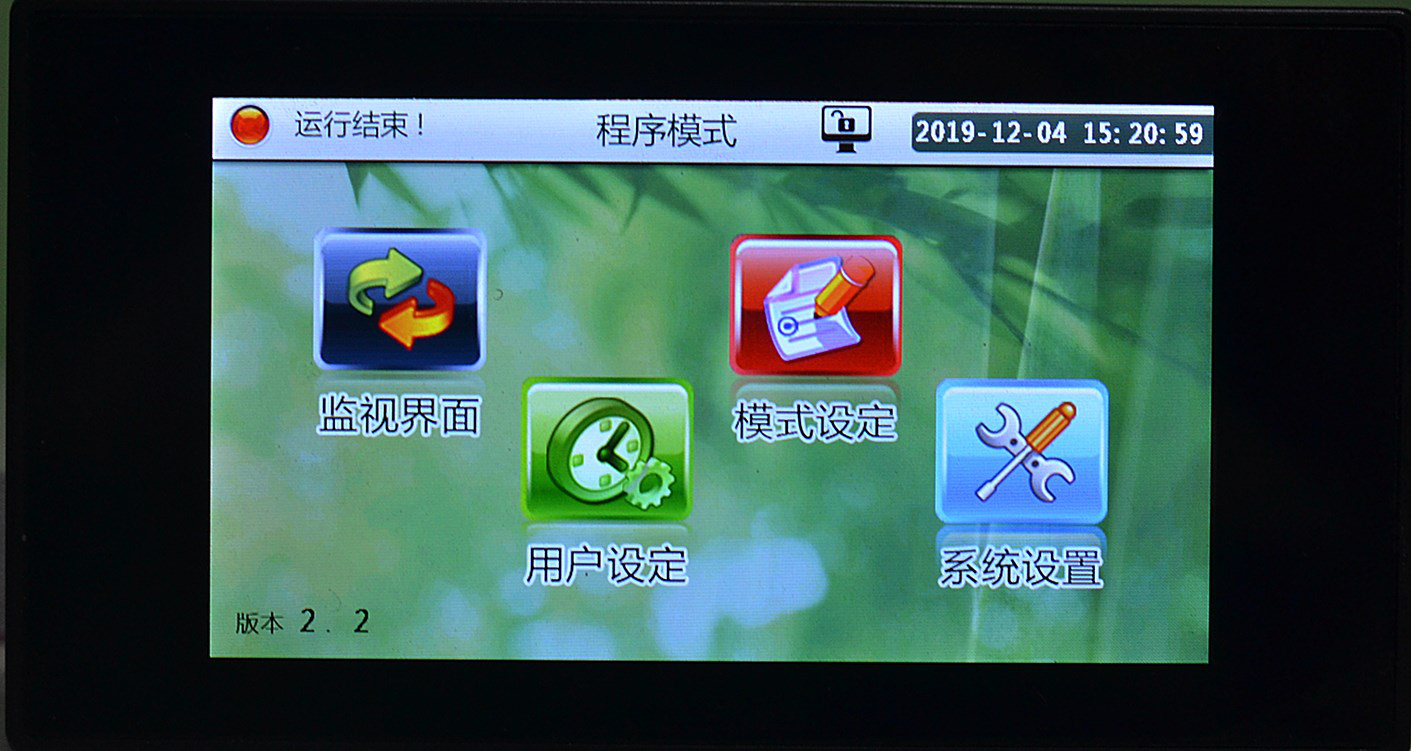

用戶在任意界面點擊〖目錄〗按鍵即可進入目錄界面，用戶在目錄界面可以進入【監視界面】、【用戶設定】、【模式設定】、【系統設置】界面，在目錄界面左下角顯示工程的版本號。

3. 密碼輸入界面

此界面點擊文本框，跳出按鍵盤輸入密碼；輸入密碼正確可進入用戶設定界面或系統設置的參數設定界面。

4. 設定界面

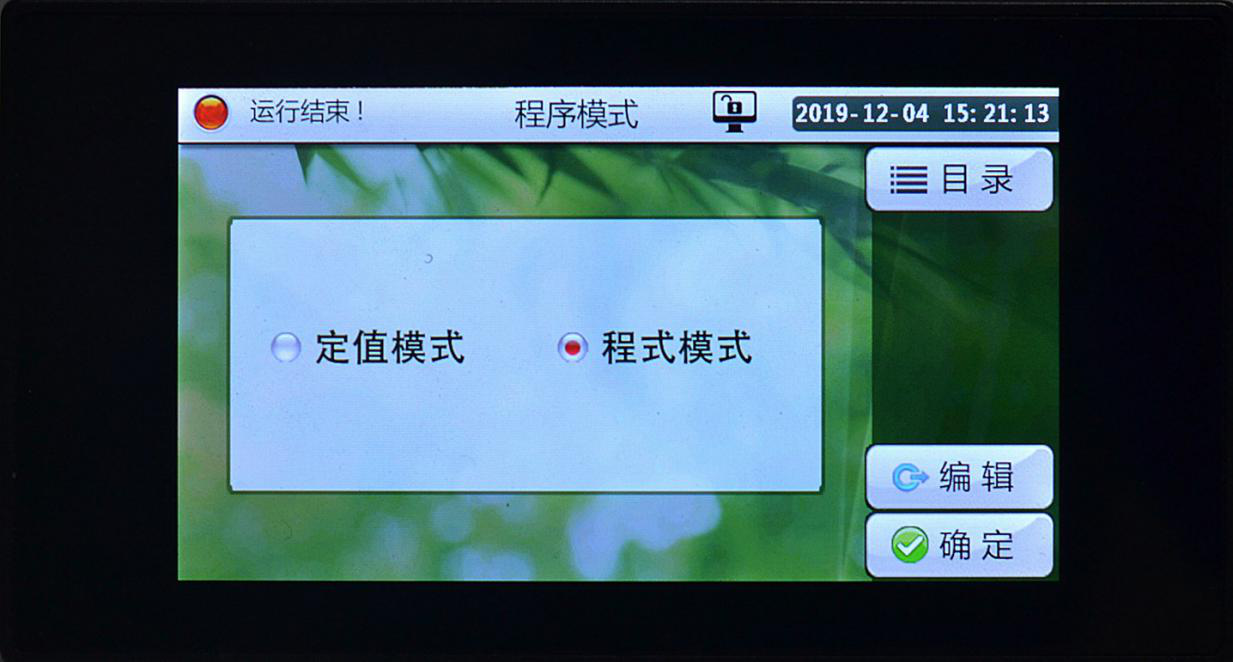

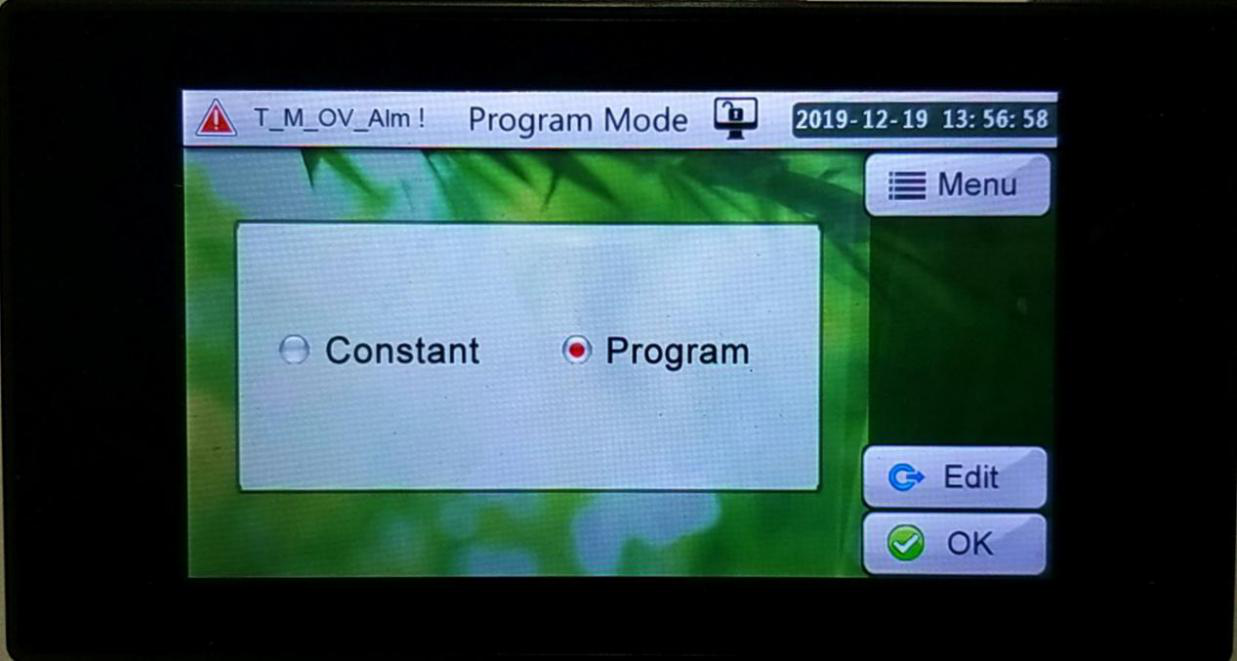

選擇定值模式，點擊編輯，在此界面可設置計時時間、設定溫度。

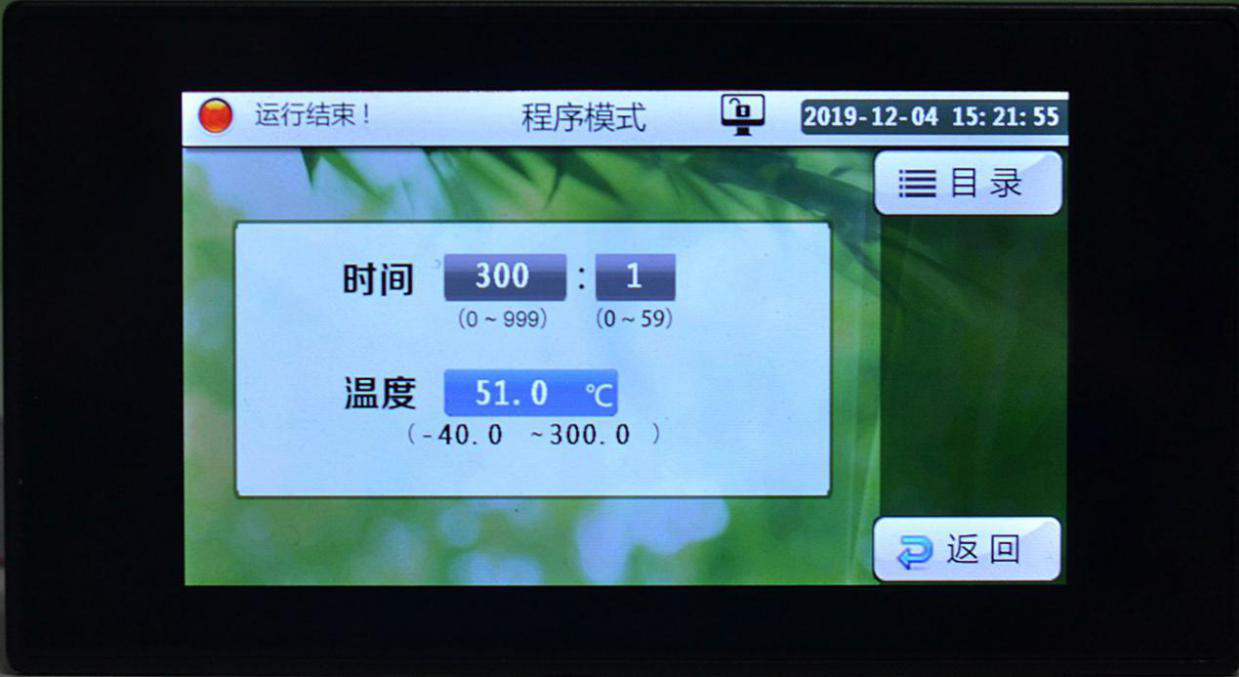

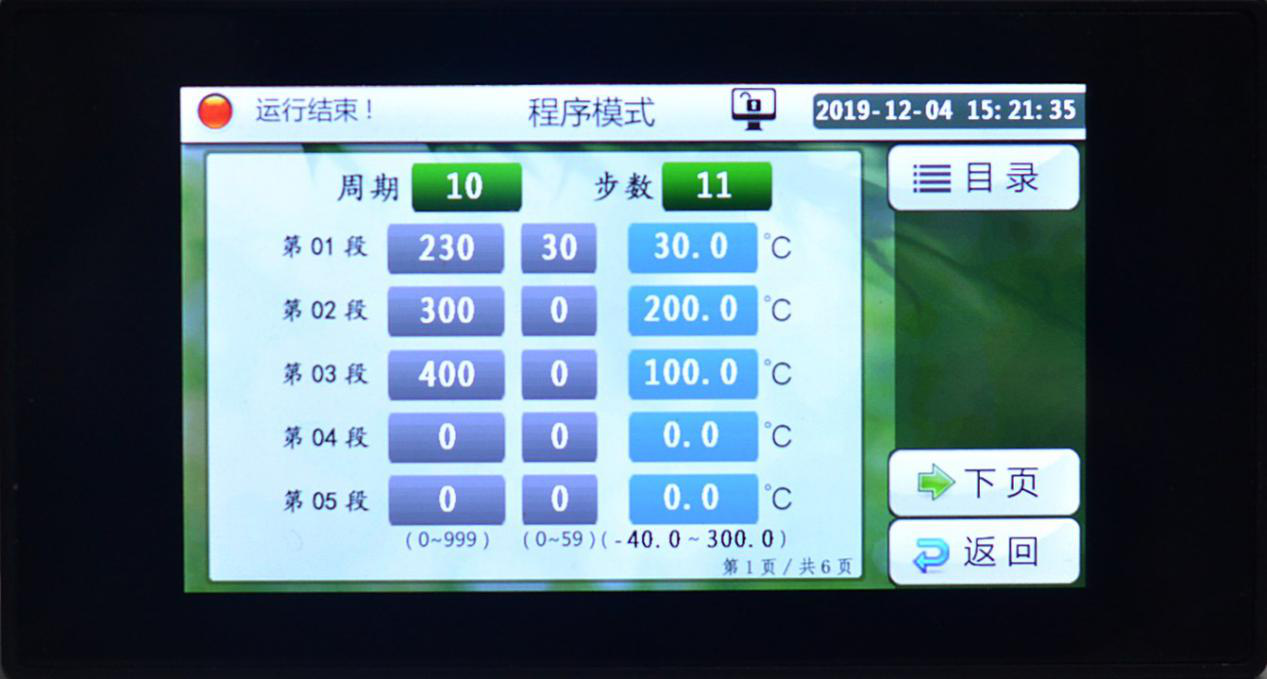

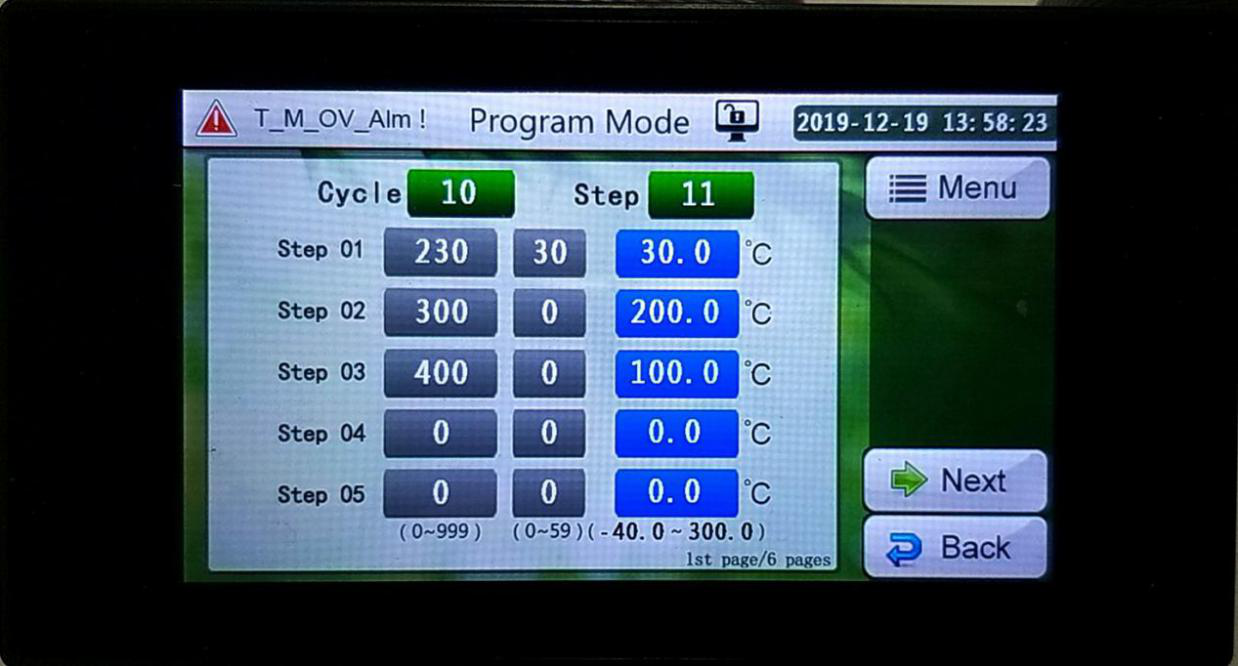

選擇程序模式，點擊編輯，在此界面可設置循環周期、運行步數及每一段的時間和溫度。

1.點擊可修改設定周期，設置為0時，一直循環運行。

2.點擊可修改設定步數，程序按步數運行。

3.點擊可修改設定時間（單位小時）

4.點擊可修改設定時間（單位分鐘）

5.點擊可修改設定溫度

5. 用戶設定

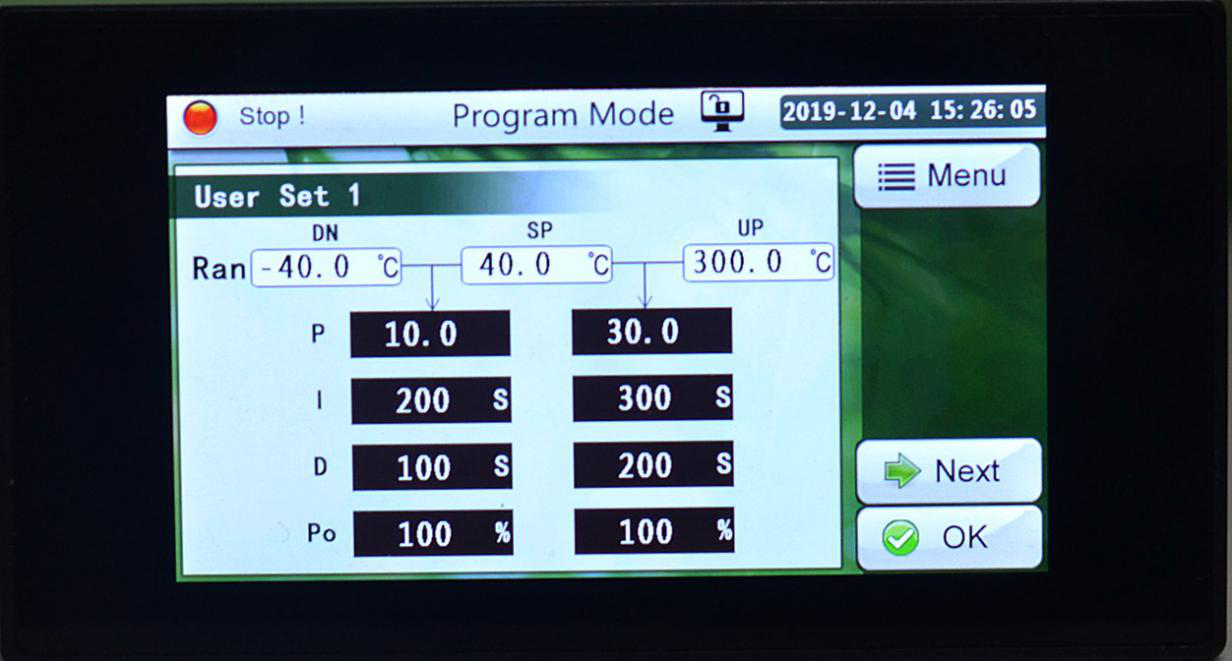

1.用戶設定1

比例帶：加熱時間比例作用調節

積分時間：加熱積分作用調節

微分時間：加熱微分作用調節

功率上限：加熱輸出功率上限

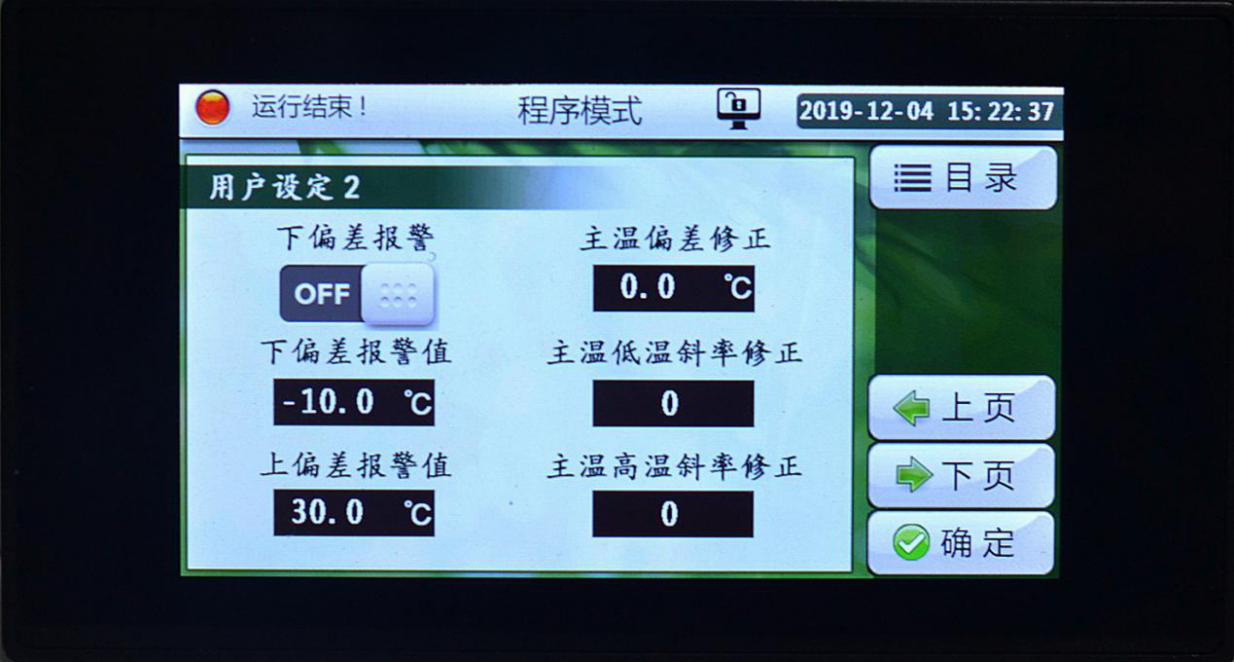

2. 用戶設定2

下偏差報警：開啟下偏差報警功能反之關閉下偏差報警功能

下偏差報警值：當前溫度＜設定值＋報警值，有下偏差報警，關閉壓縮機輸出，當報警解除后，再允許壓縮機有輸出。

上偏差報警：當前溫度>設定值＋報警值，有上偏差超溫報警。

主溫偏差修正：溫度修正值=實際溫度值-儀表測量值。

主溫低溫斜率修正：當測量溫度小于分界點溫度時進行低溫修正，斜率修正值=1000 * （實際溫度值-儀表測量值）÷ 儀表測量值.

主溫高溫斜率修正：當測量溫度大于或等于分界點溫度時進行高溫修正，斜率修正值=1000 * （實際溫度值-儀表測量值）÷ 儀表測量值.

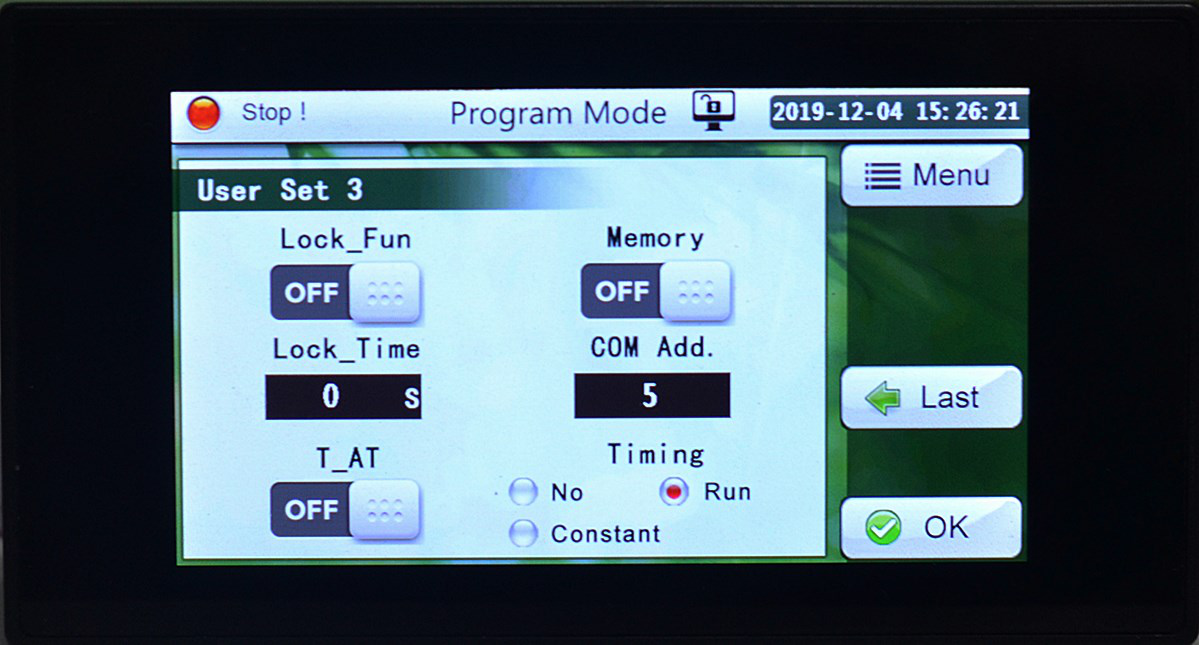

3. 用戶設定3

自動鎖屏：開啟自動鎖屏功能反之關閉自動鎖屏功能.

鎖屏時間：當自動鎖屏功能開啟時，如果經過此時間一直沒有觸摸屏幕的操作，系統將自動跳轉到鎖屏界面

掉電記憶：開啟掉電恢復功能反之關閉掉電恢復功能

通訊地址：485通訊地址

自整定：點擊開啟自整定，再次點擊關閉自整定

計時模式：選擇計時模式，程序模式下無法選擇無計時

6. 系統設置

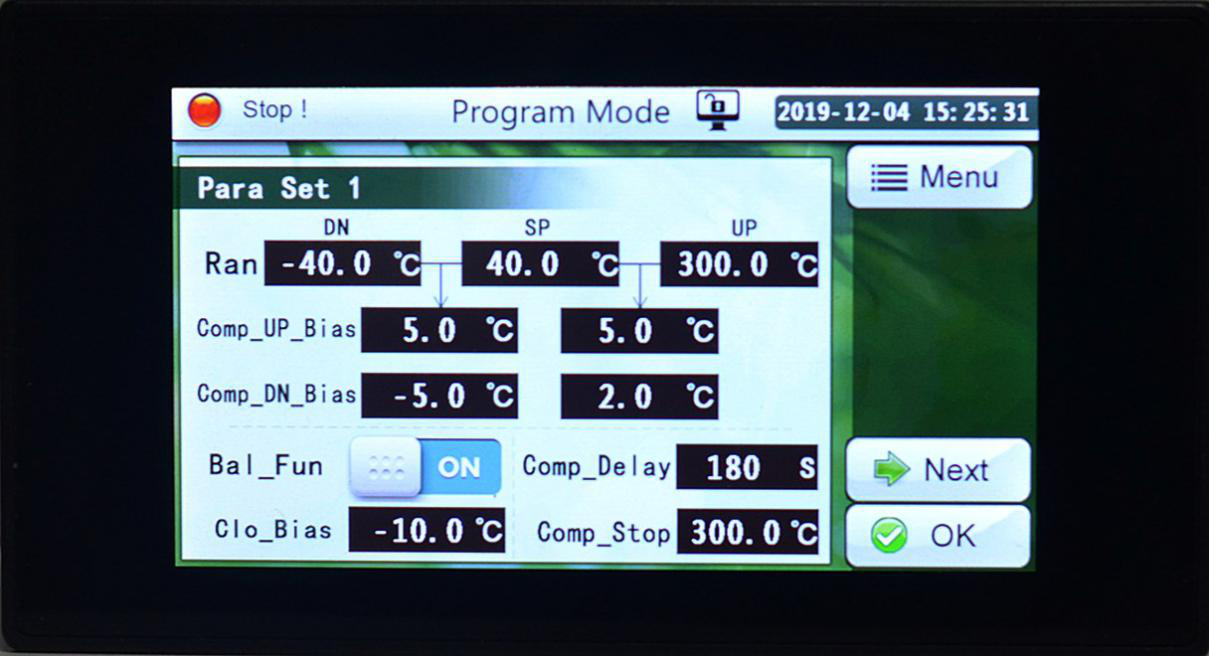

1. 設置參數1

設定下限：溫度設定值的下限

高低溫分界點：定義高溫區和低溫區

設定上限：溫度設定值的上限

壓縮機上偏差：壓縮機開啟閥值

壓縮機下偏差：壓縮機關閉閥值

平衡式功能：打開壓縮機平衡式控制反之關閉壓縮機平衡式控制

關閉偏差值：平衡式下，壓縮機關閉閥值

壓縮機延時：壓縮機關閉與開啟之間的最小間隔時間

壓縮機禁止：大于此溫度時，禁止壓縮機工作

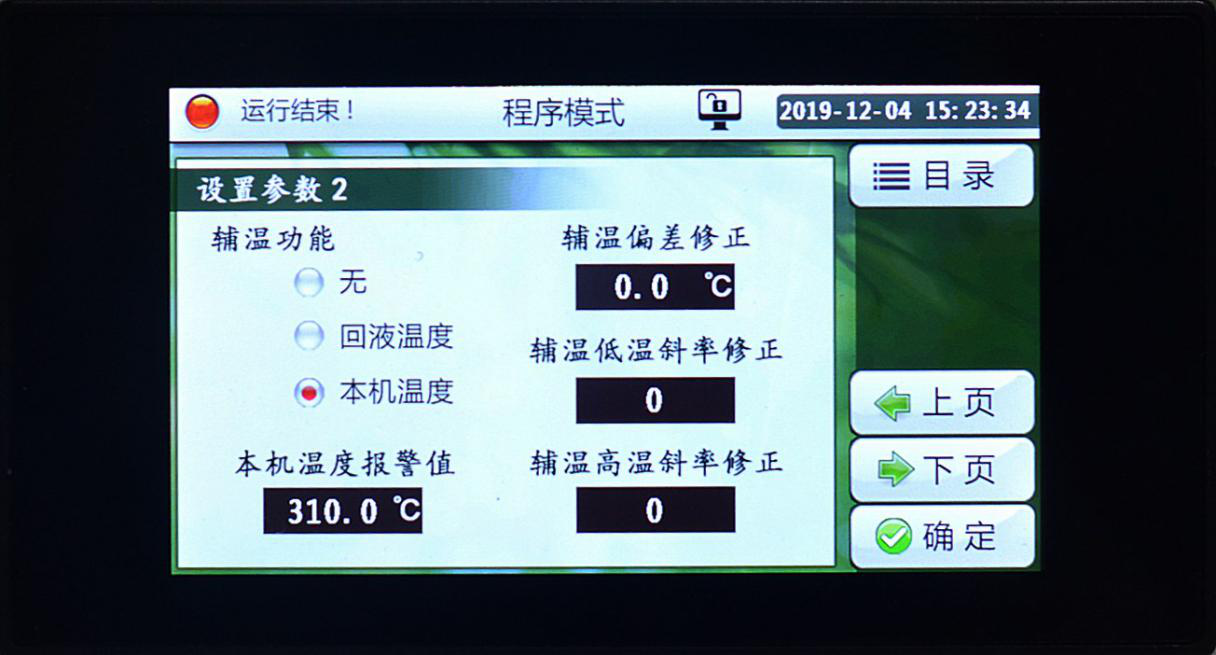

2. 設置參數2

輔溫功能：選擇輔助溫度的功能

本機溫度報警值：當輔溫為本機溫度時，溫度大于報警值，提示本機溫度報警，停止運行。

輔溫偏差修正：溫度修正值=實際溫度值-儀表測量值

輔溫低溫斜率修正：當測量溫度小于分界點溫度時進行低溫修正，斜率修正值=1000 * （實際溫度值-儀表測量值）÷ 儀表測量值

輔溫高溫斜率修正：當測量溫度大于或等于分界點溫度時進行高溫修正，斜率修正值=1000 * （實際溫度值-儀表測量值）÷ 儀表測量值

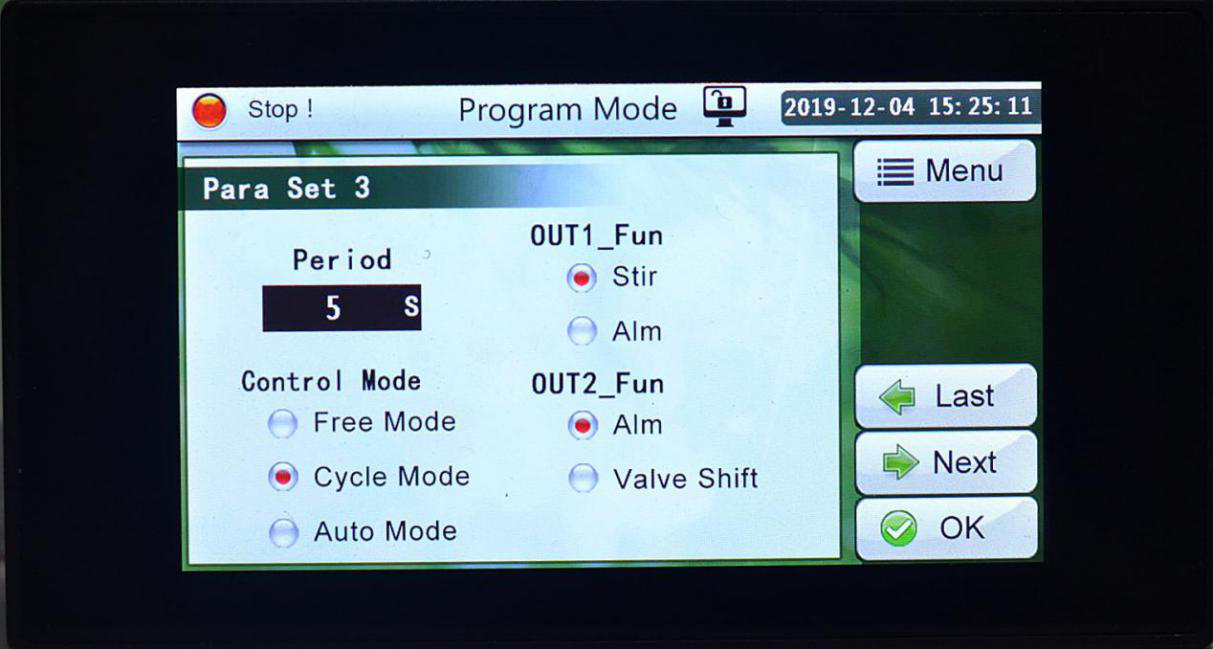

3. 設置參數3

控制周期：PID控制的加熱周期

模式選擇：循環模式：必須先開循環然后才能開啟加熱制冷；

自由模式：加熱制冷循環相互獨立；

自動模式：點擊循環，加熱制冷自動啟動

OUT1功能：選擇OUT1輸出功能，默認為攪拌；

OUT2功能：選擇OUT2輸出功能，默認為報警；

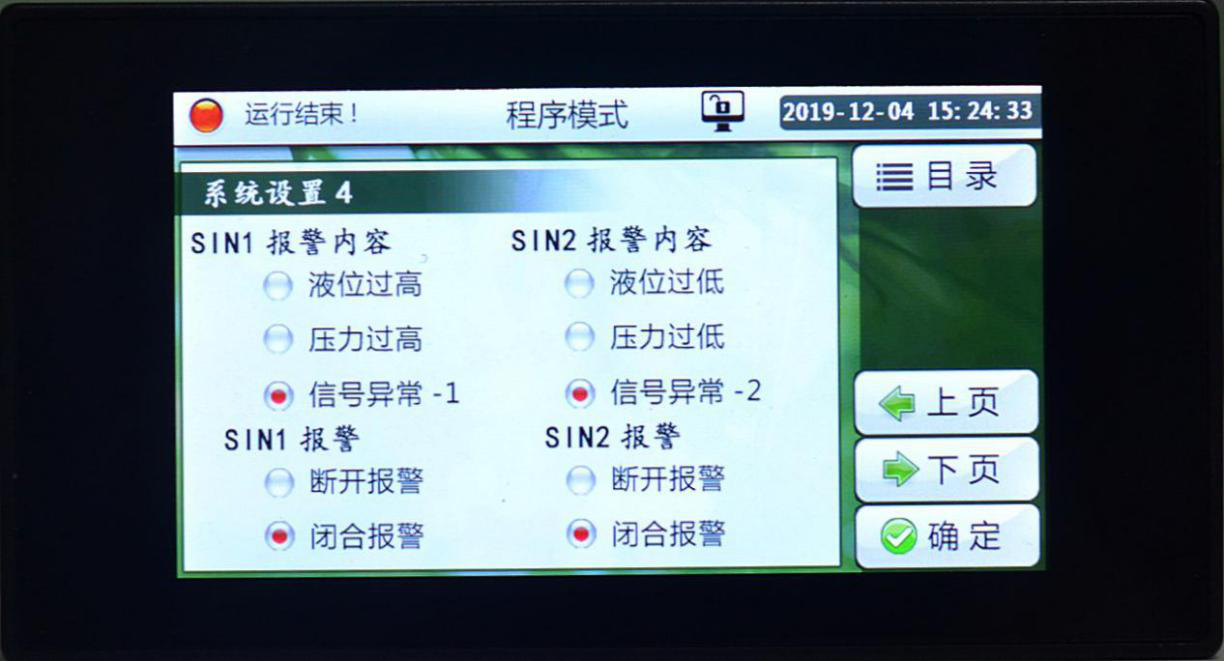

4. 設置參數4

SIN1報警內容：信號輸入1報警內容選擇

SIN1報警：信號輸入1報警方式選擇

SIN2報警內容：信號輸入2報警內容選擇

SIN2報警：信號輸入2報警方式選擇

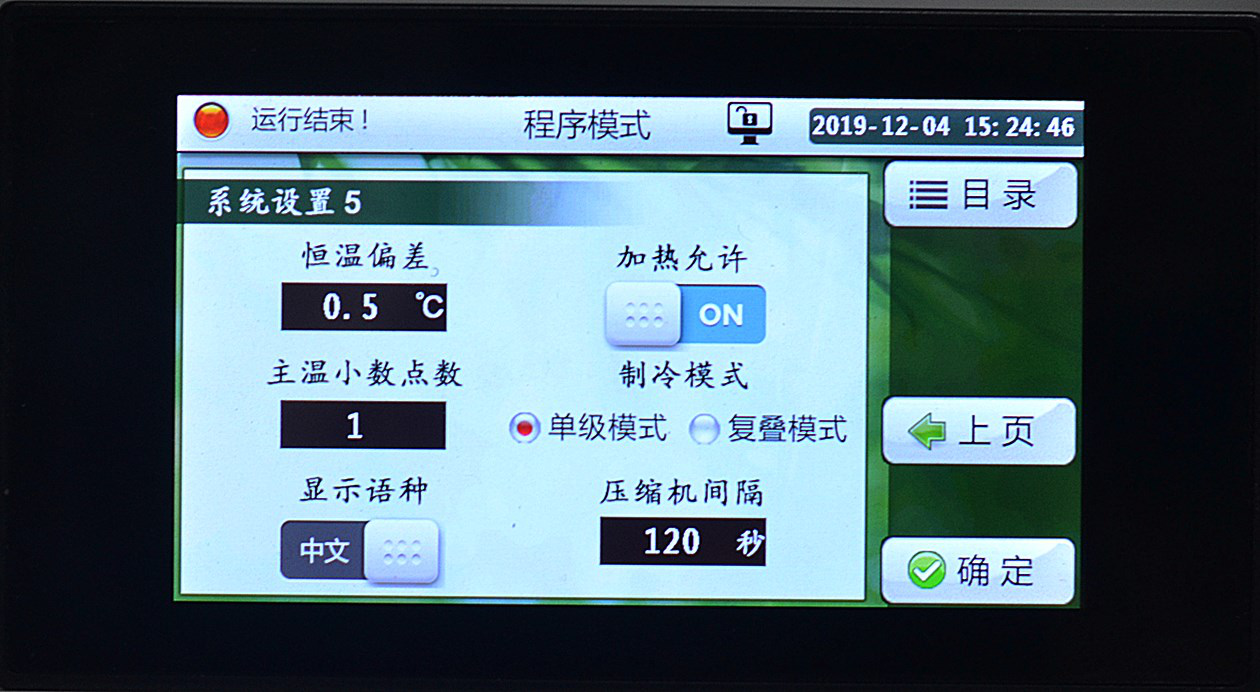

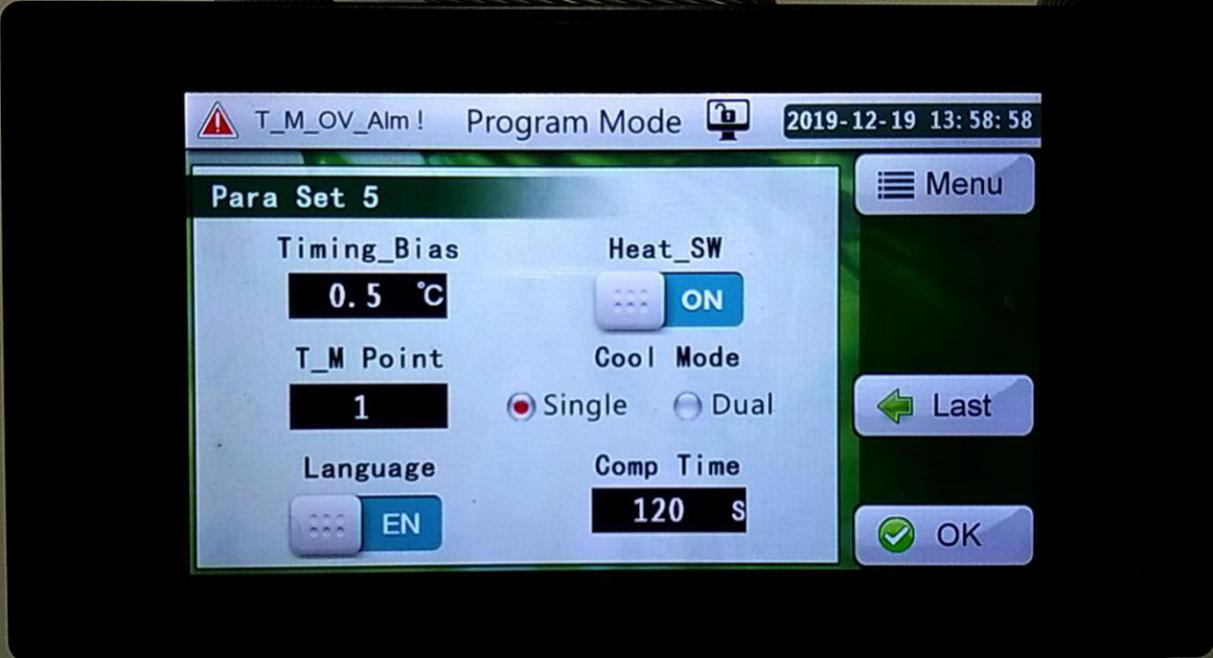

5. 設置參數5

恒溫偏差：選擇恒溫計時時，當溫度>設定值+恒溫偏差，開始計時

主溫小數點數：選擇主溫及相關參數顯示的小數點

顯示語種：全部界面將以中文顯示反之全部界面將以英文顯示

加熱允許：選擇加熱功能是否開啟

制冷模式：單級模式：單壓縮機工作 復疊模式：攪拌輸出為預冷輸出

壓縮機間隔：選中復疊模式，預冷輸出間隔時間后，制冷壓縮機再啟動
