七寸觸摸屏溫濕度控制器

第一章.性能參數

1.測量精度：溫度0.01℃，濕度0.1%RH（適用環境溫度：0～50℃，環境濕度：20～85%RH）；

2.測溫范圍：-50.00℃~150.00℃，0.0~100.0%RH

3.最大誤差：滿量程×0.5%

4.控制精度：±0.5℃，±5%RH

5.供電電源：AC90~245V_50/60Hz；

6.環境位置：室內（請不要在如下環境安裝使用本產品：①有腐蝕性氣體的環境，②溫度變化頻繁或直射光線下的環境，③受電磁波影響多，周?chē)兹计范?，灰塵或鹽分多的環境）；

第二章.界面和操作

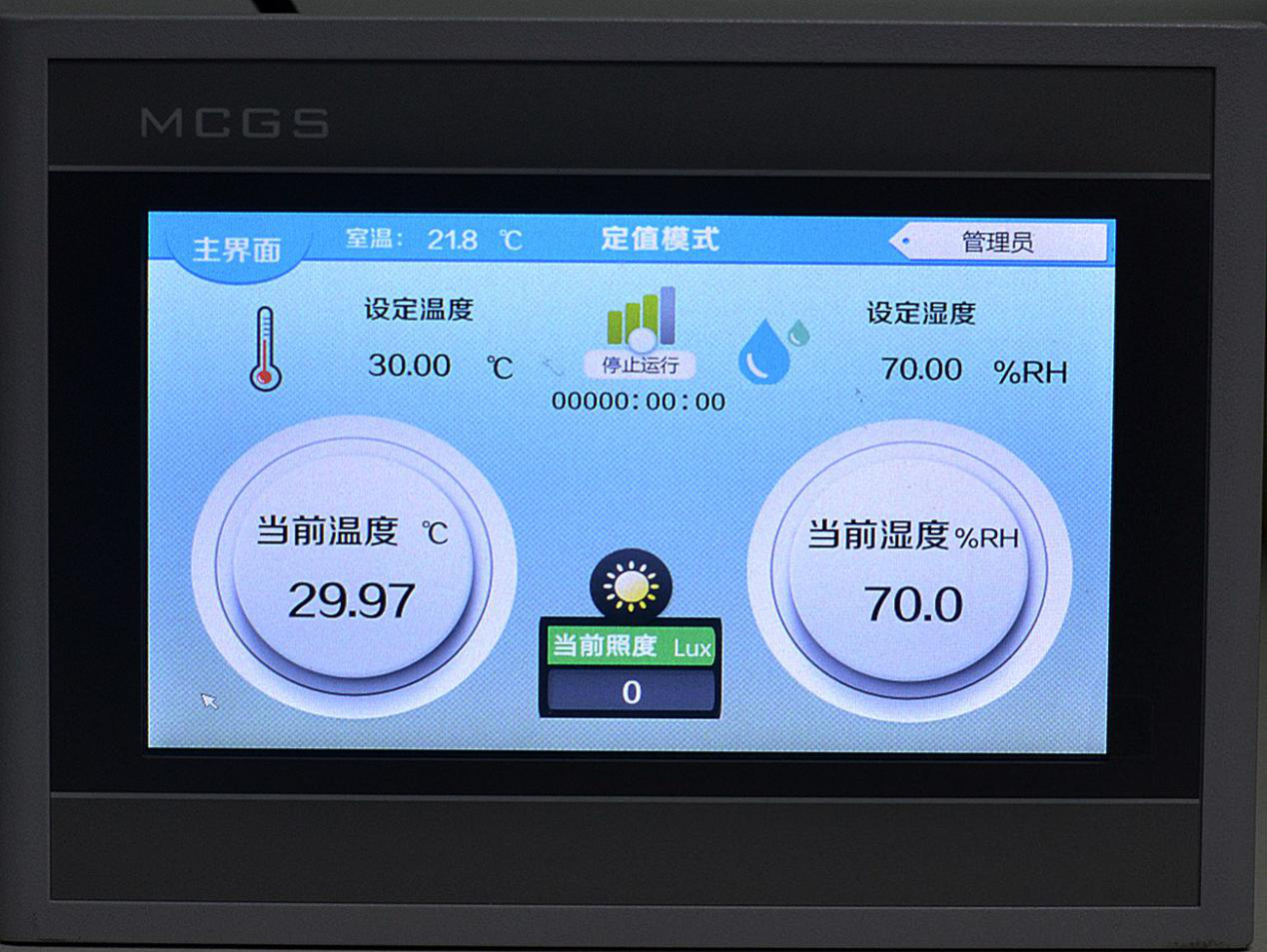

1.主界面

?

系統開機啟動以后，會出現以上【主界面】，則用戶點擊屏幕任意位置，彈出用戶登錄提示框，如下圖所示：

?

管理員：擁有最高操作權限，可操作【用戶設定】及【系統設置】；

實驗員：設備商調試人員，可操作【用戶設定】；

操作員：為終端用戶，不可操作【用戶設定】和【系統設置】；

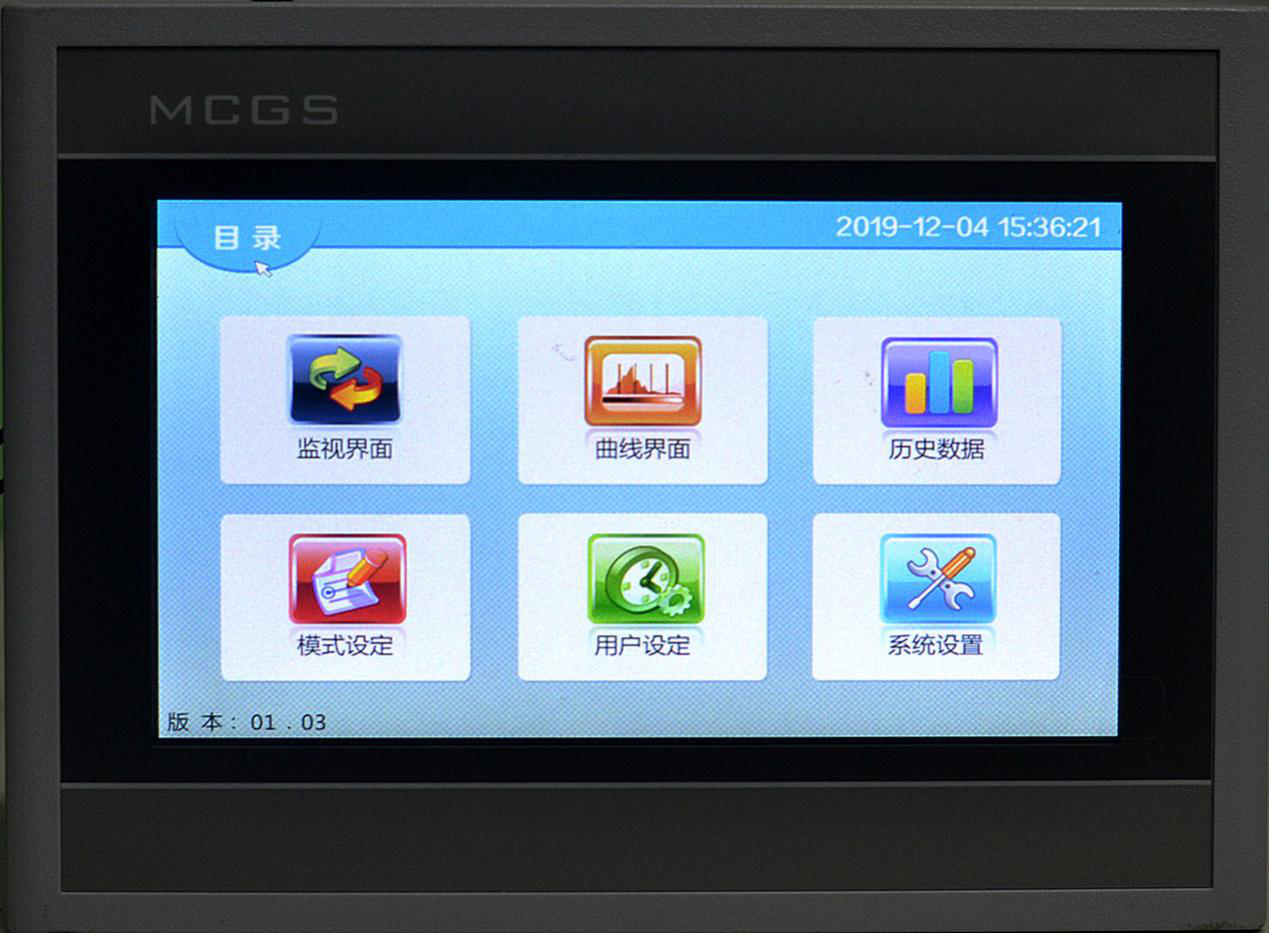

2.?目錄界面

?

用戶在登錄界面完成用戶登錄以后，在任意界面點擊〖目錄〗按鍵即可進入目錄界面，用戶在目錄界面可以進入【監視界面】，【曲線界面】，【歷史數據】，【模式設定】，【用戶設定】，【系統設置】界面；在左下角可以查看上下位機版本號。

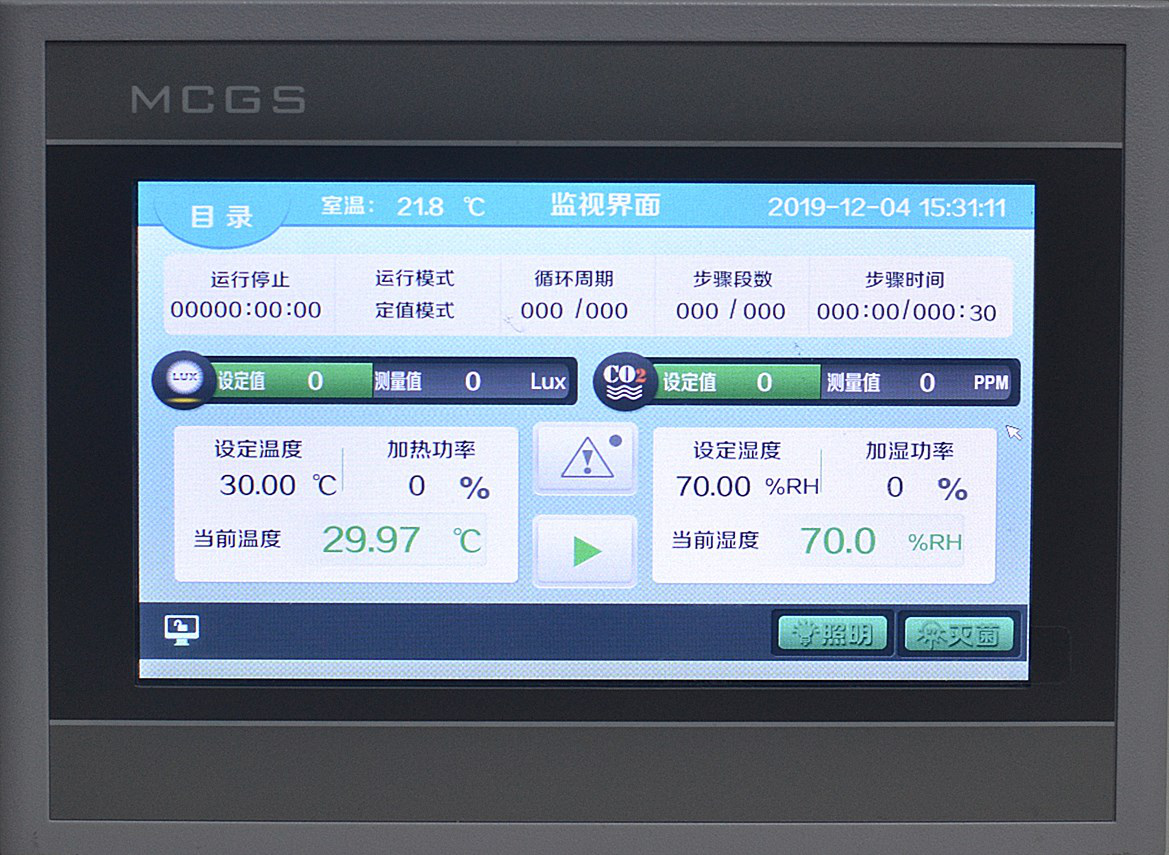

3.?監視界面

?

在【監視界面】用戶可以查看要控制的數據，運行的時間進度，系統的各項控制輸出狀態，控制系統的運行，控制照明和滅菌的開關操作，查看報警記錄等；在【監視界面】左上角顯示系統的四個運行狀態，分別是【運行停止】，【預約等待】，【正在運行】，【正在計時】；

當系統有報警發生時，蜂鳴器鳴叫提示，〖監視界面〗中的【報警】按鍵面為紅色；點擊屏幕任意位置可取消蜂鳴聲，點擊可進入報警列表界面，查看具體報警內容。

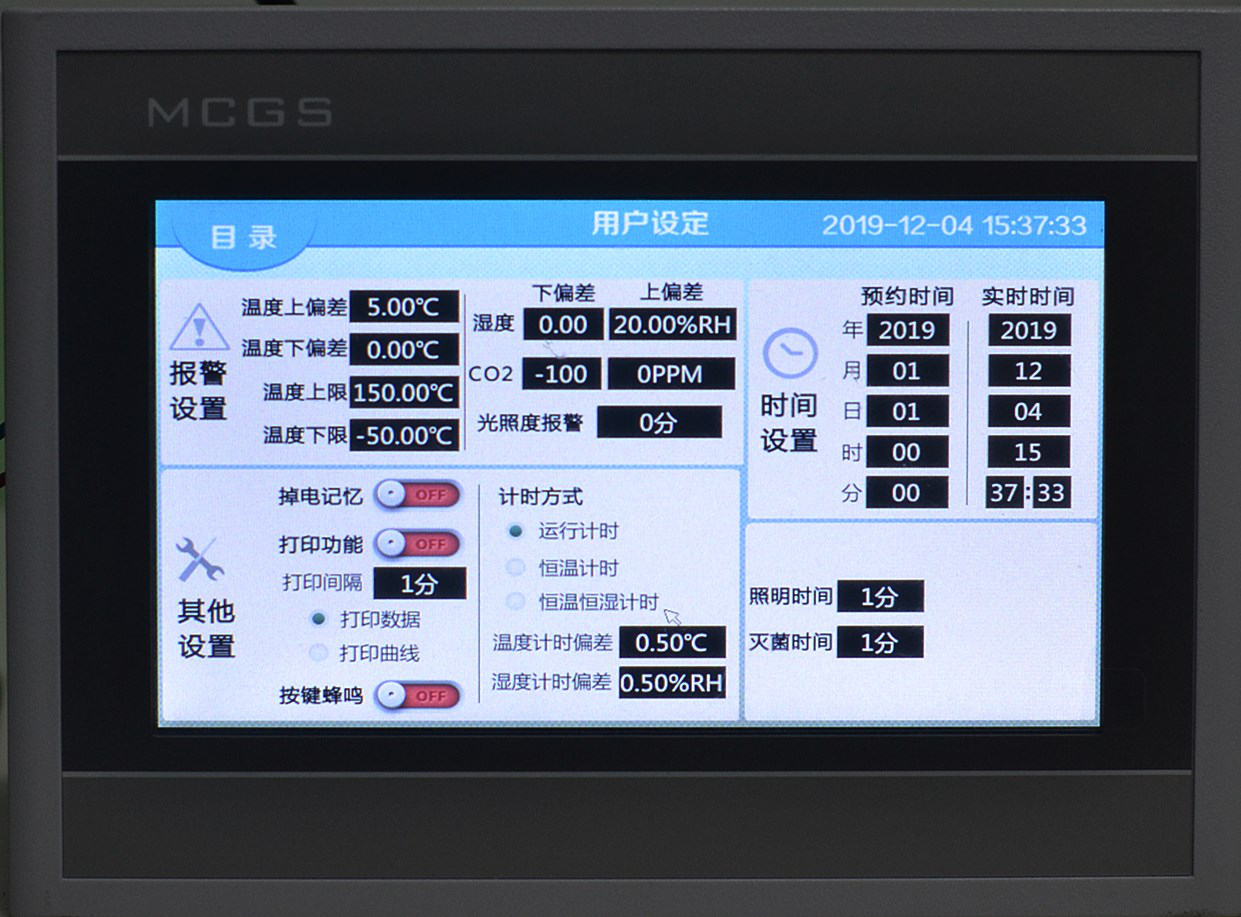

4.?用戶設定

?

溫度上偏差報警：當“溫度測量值>溫度設定值+溫度上偏差報警值”時，有溫度上偏差報警，溫度報警繼電器閉合輸出。

溫度下偏差報警：當“溫度測量值<溫度設定值+溫度下偏差報警值”時，有溫度下偏差報警，溫度報警繼電器閉合輸出，溫度下偏差報警值設為0表示無下偏差報警。

溫度上限：輸入溫度上限報警值。

溫度下限：輸入溫度下限報警值。

濕度下偏差報警：當“濕度測量值<濕度設定值+濕度下偏差報警值”時，有濕度下偏差報警，濕度報警繼電器閉合輸出。

濕度上偏差報警：當“濕度測量值>濕度設定值+濕度上偏差報警值”時，有濕度上偏差報警，濕度報警繼電器閉合輸出。

CO2上偏差報警:當“CO2測量值>CO2設定值+CO2上偏差值報警值”時，有CO2上偏差報警。

CO2下偏差報警：當“CO2測量值設定值+CO2下偏差值報警值”時，有CO2下偏差報警。

光照及紫外度報警：當“欠光照度時長>光照度報警”時，有欠光照度報警；當“欠紫外度時長>紫外度報警”時，有欠紫外度報警。

時間設定：可在【用戶設定】中修改系統的實時時間；預約等待時間。

打印功能：系統可以連接微型打印機，實時打印溫度測量值和設定值，或打印溫濕度曲線。

手動化霜功能：用戶可在【用戶設定】界面中，手動開啟化霜輸出，如果在【系統設置】中的【功能選擇】界面，關閉了化霜功能，則手動化霜功能無顯示；

照明和滅菌：照明和滅菌輸出開啟后，系統可自動關閉輸出，自動關閉時間可在【用戶設定】界面中設置。

按鍵蜂鳴器：在【用戶設定】界面可以開啟或關閉按鍵的蜂鳴聲。

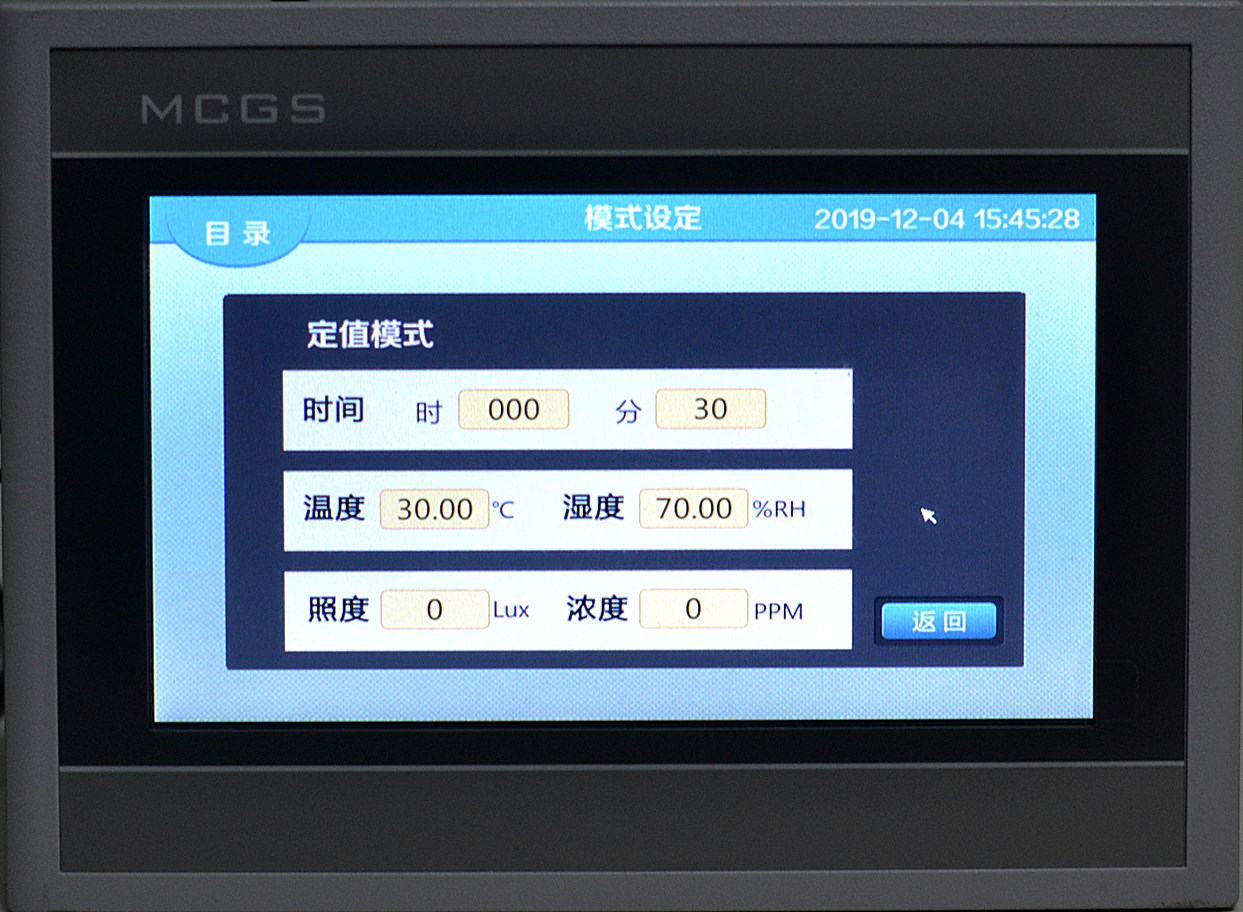

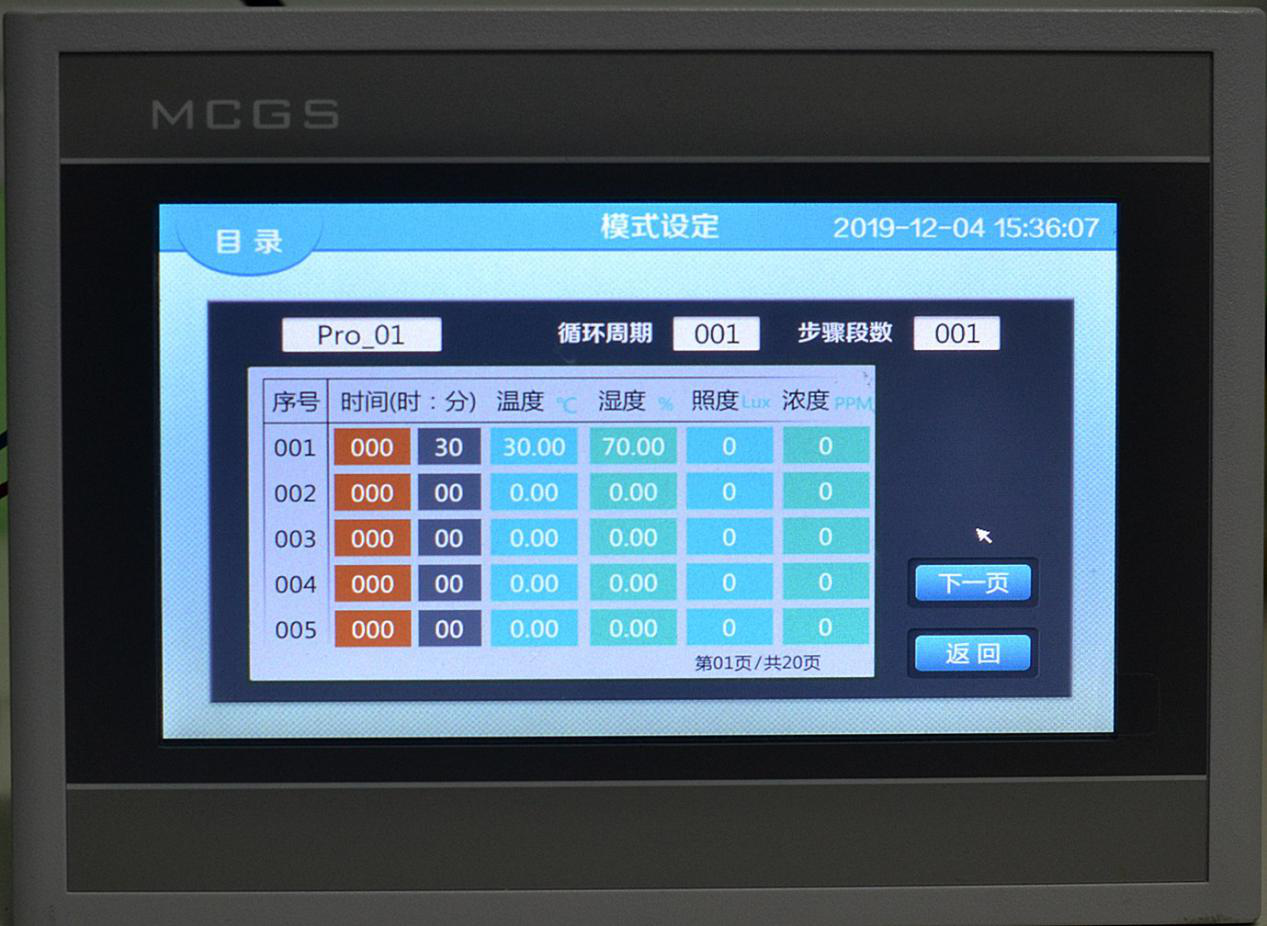

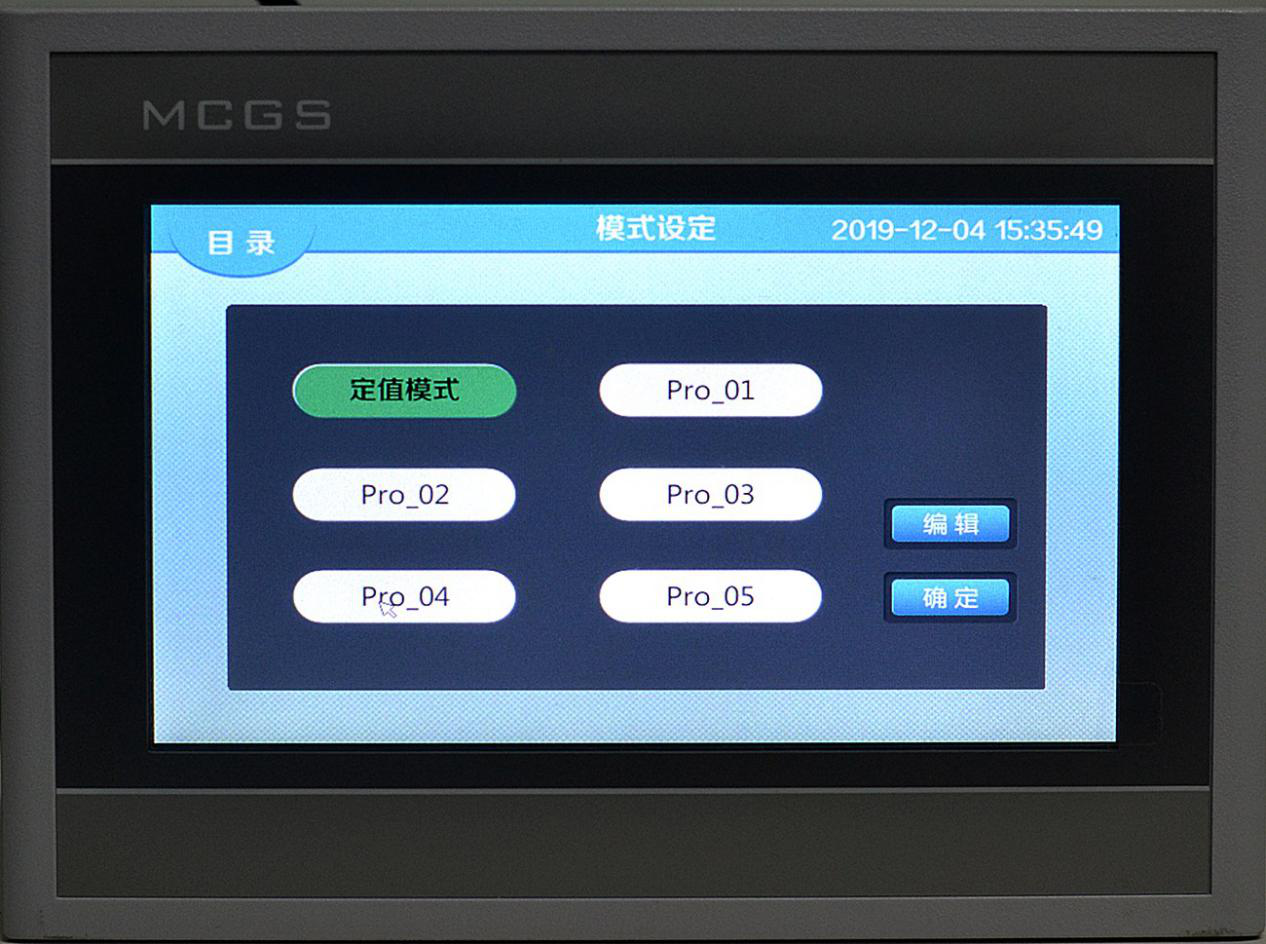

5.?模式設定

?

?

?

系統有定值模式，程序模式01，程序模式02，程序模式03，程序模式04，程序模式05共6種運行控制模式；用戶可以自己設定編輯每種運行模式中的運行周期（0~99）、段數（1~100），和時間（0~999:59）、溫度（根據【系統設置】【溫度參數】中的“溫度設定上下限”決定設定范圍）、濕度、濃度、照度、紫外度；

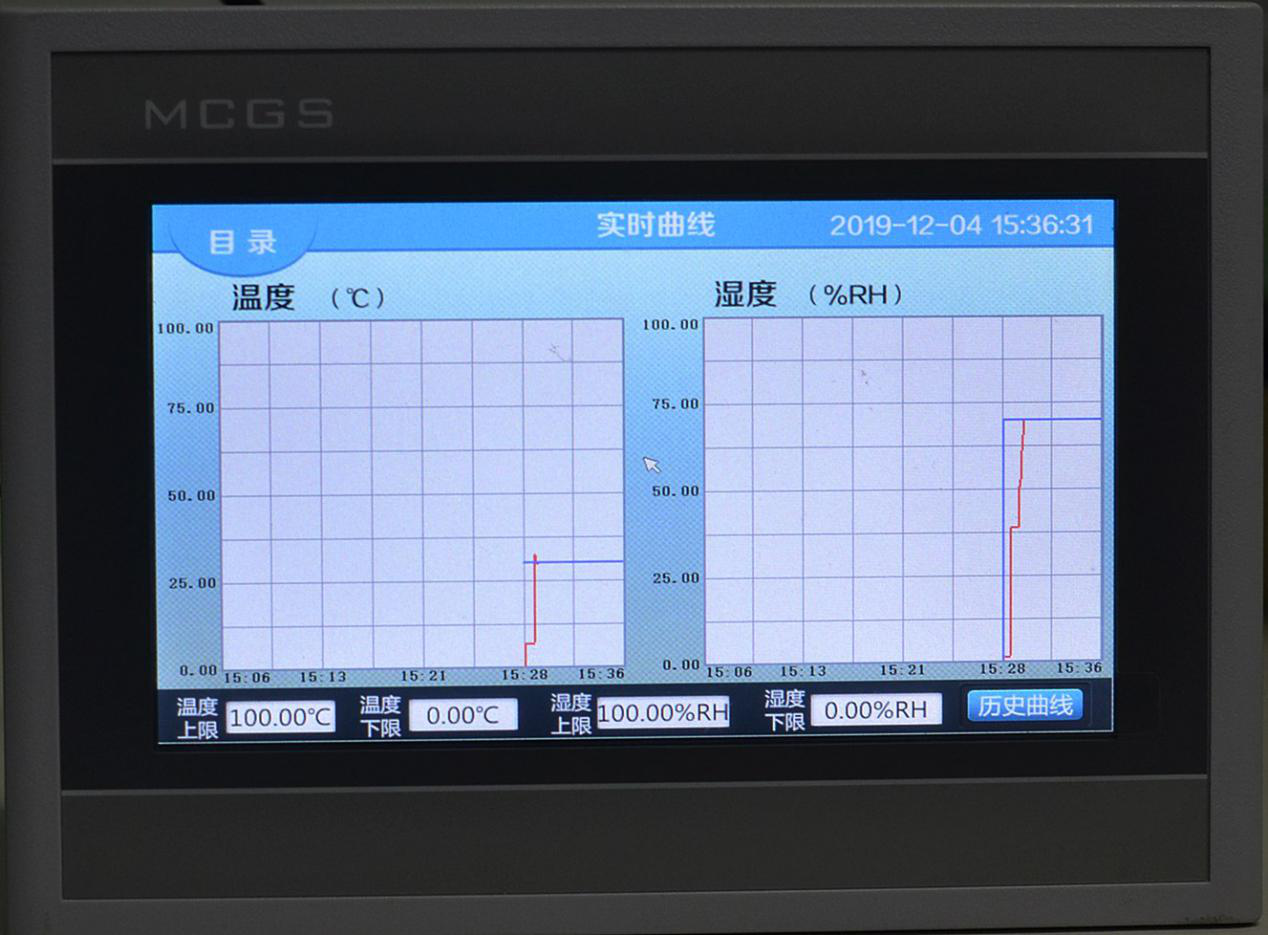

6.?曲線界面

?

用戶在溫度實時曲線界面可以查看最近30分鐘內的溫度和濕度曲線圖，其中藍色是設定值曲線，紅色是測量值曲線，設置溫度、濕度顯示上下限，可縮放曲線縱坐標；

?

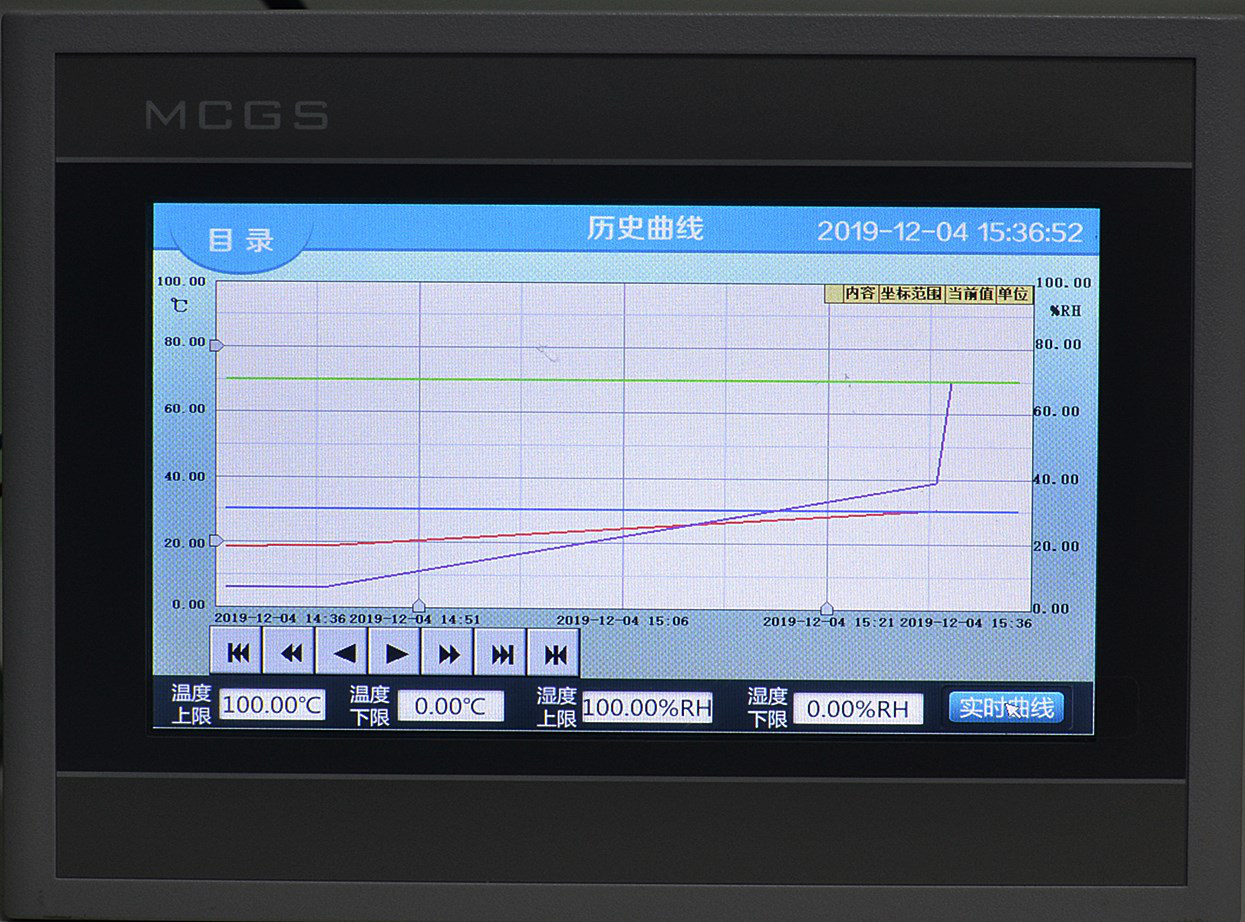

用戶在【歷史曲線】界面中，可以查看歷史數據曲線走勢情況，曲線與【歷史數據】所存儲的數據對應，用戶可設置溫度、濕度顯示上下限，可縮放曲線縱坐標；

7.?歷史數據

?

用戶進入【歷史數據】界面，可查看到系統自動保存的溫度測量、設定值, 濕度測量值、設定值、光照測量值、設定值、濃度測量值、設定值、紫外度測量值、設定值和運行、報警狀態的歷史數據，保存間隔可修改；用戶如需要將歷史數據用U盤導出，需在U盤中新建【歷史數據】文件夾，確認已插好U盤，避免系統出錯，點擊【導出】按鍵，彈出確認是否導出對話框，用戶應點擊確定完成數據導出。

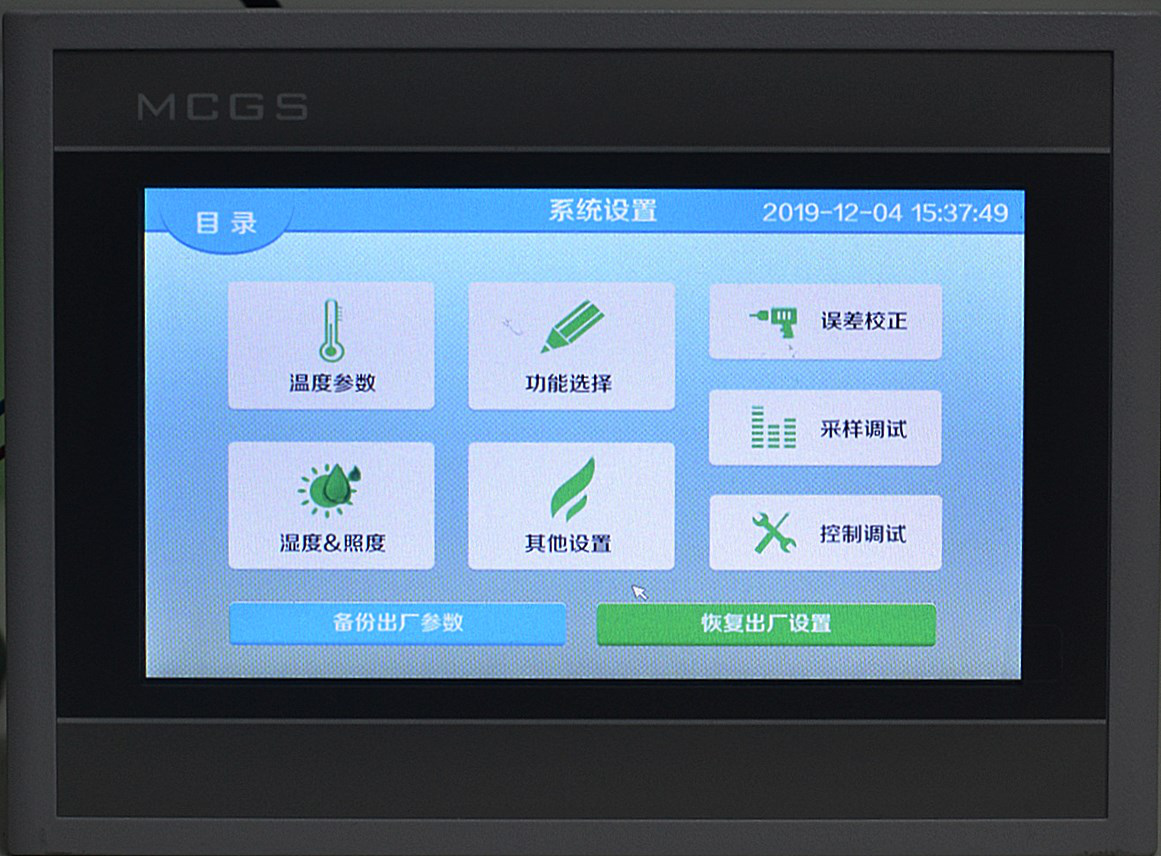

8.?系統設置

?

進入【系統設置】，需要“管理員”權限，“操作員”和“實驗員”均不能進入；為避免無操作或其他因素導致的參數混亂問題，系統為所有設定參數提供了備份和恢復功能；

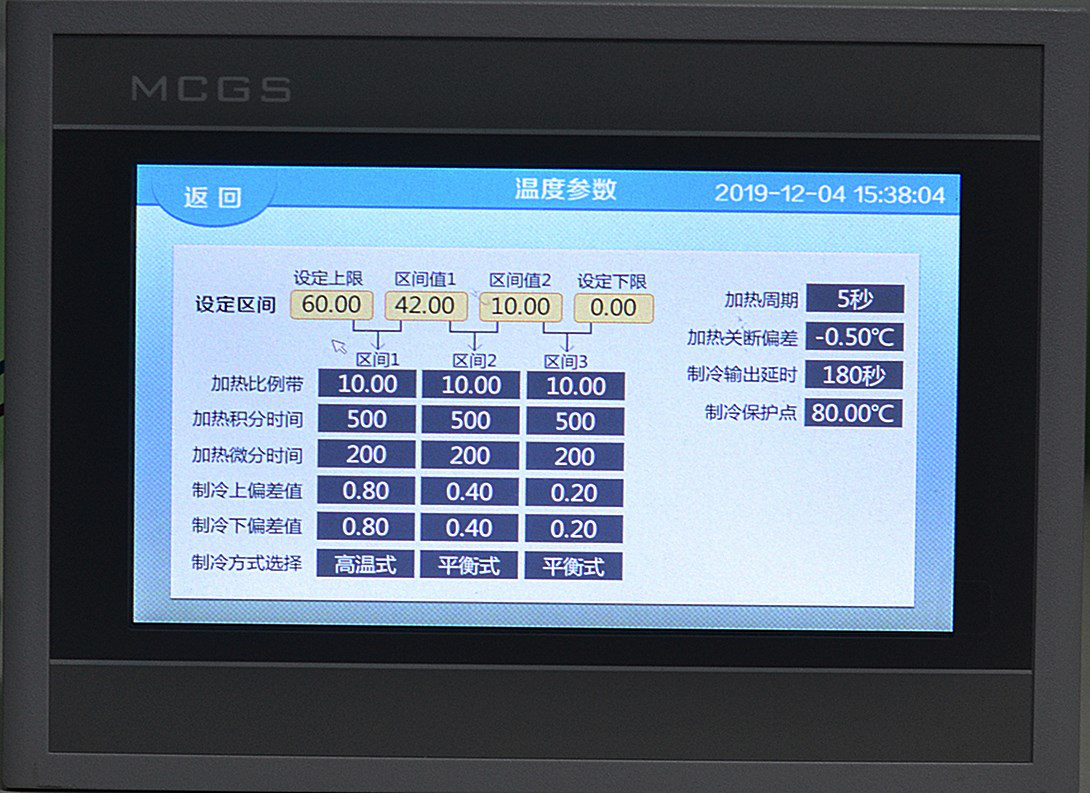

9.?溫度參數

?

設定區間中的四個數值將系統的溫控范圍劃分為三個區間，每個區間對應一組溫控參數值，系統根據設定溫度所在區間的溫控參數進行溫度控制；設定區間從左到右依次為設定上限值、區間一、區間二、設定下限值。

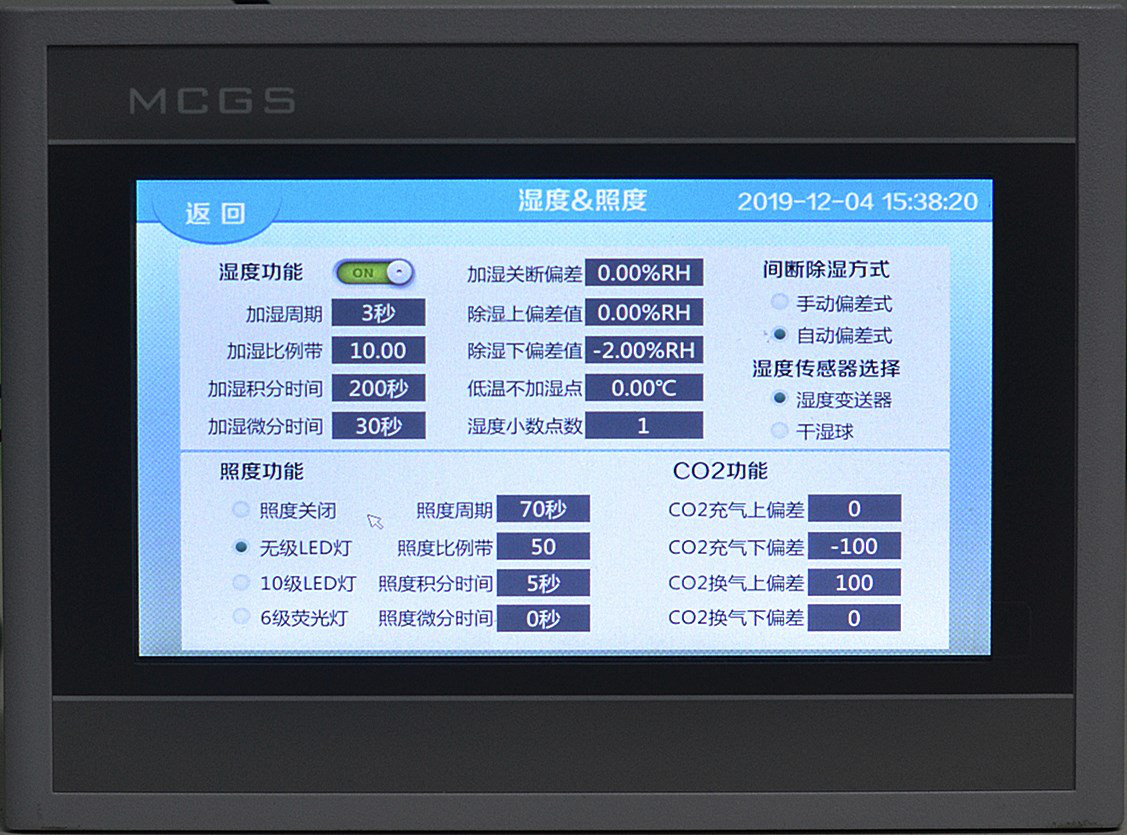

10.?濕度、照度、濃度以及紫外度參數

?

點擊可設置濕度、照度、CO2、紫外度功能參數。

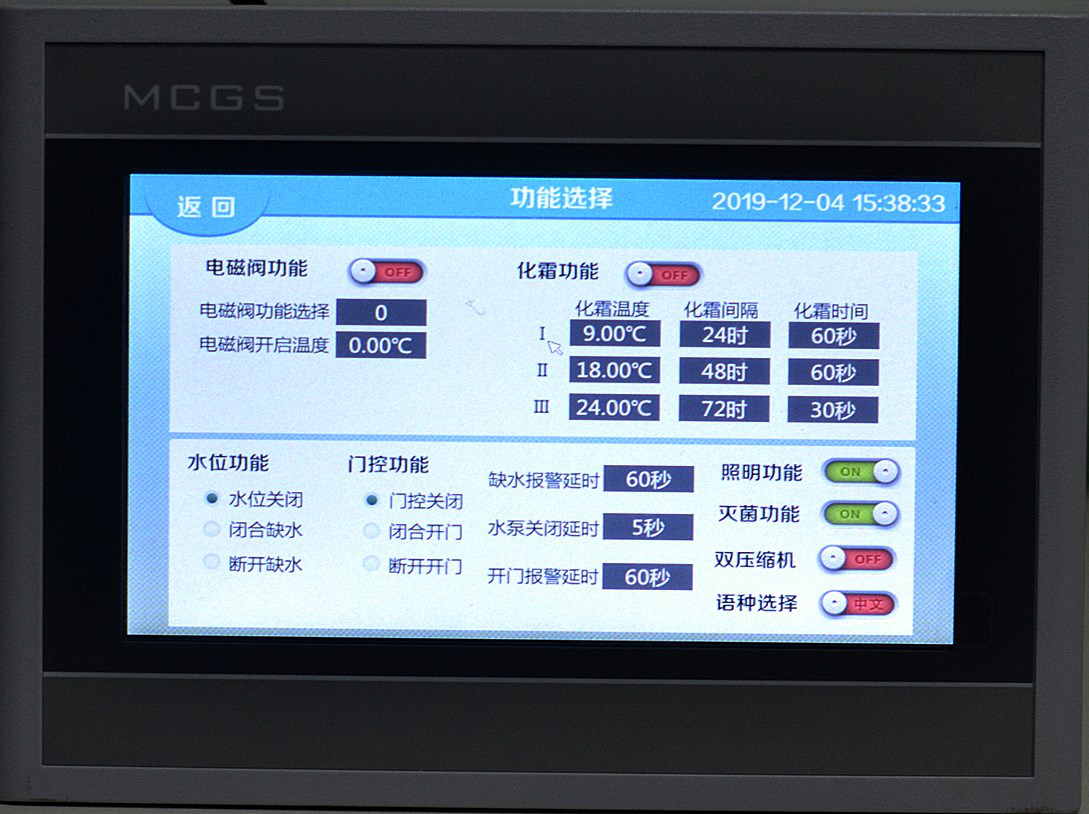

11.?功能選擇

?

化霜功能：當化霜功能打開時可根據設定的三段（化霜溫度、間隔時間、化霜時間）進行化霜，也可手動化霜（用戶設定可看）。

電磁閥功能：點擊修改電磁閥功能相關參數。

水位、門控功能：可選擇水位和門控功能是否有效，且可選擇斷開或閉合狀態；可設缺水報警延時時間、水泵關閉延時時間、開門報警延時時間。

雙壓縮機功能：可開啟或關閉雙壓縮機功能。

語種選擇：中英文切換。

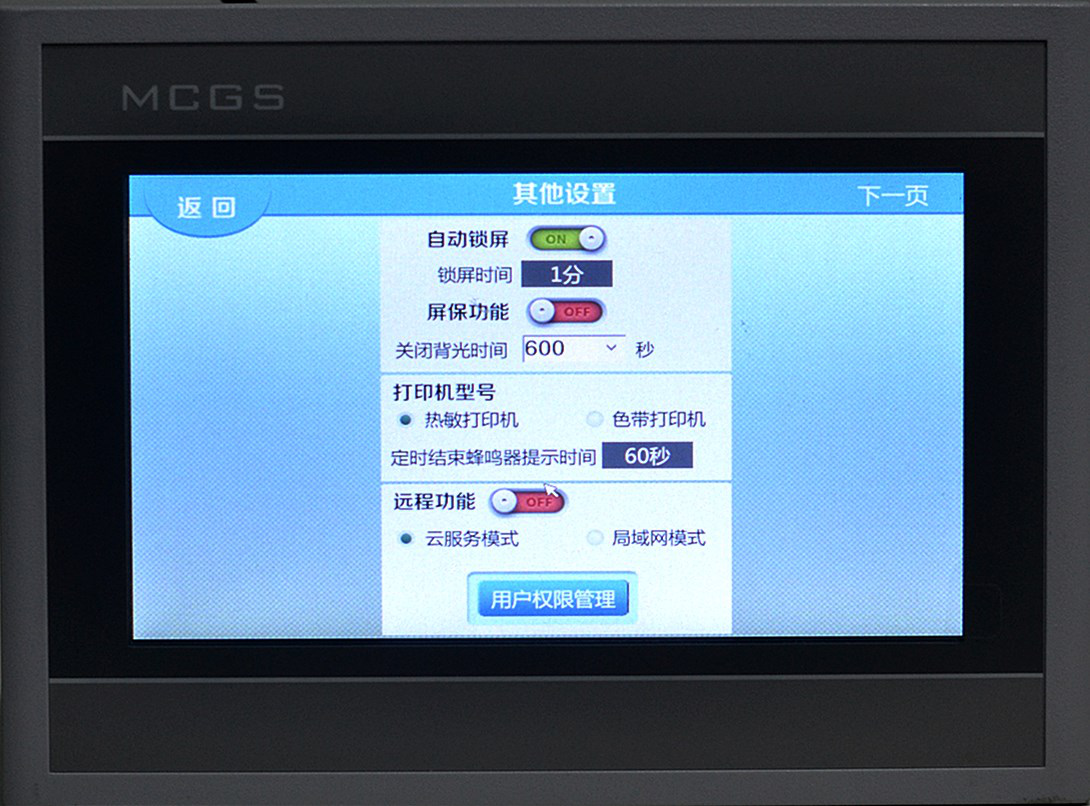

12.?其他設置

?

鎖屏功能：自動鎖屏是指，用戶長時間不操作觸摸屏，系統自動跳出系統【主界面】，在【主界面】中，只能查看必要的數據，不能進行操作，如需操作可點擊觸摸屏任意位置，直接進入【監視界面】。

屏保功能：屏保功能是指，用戶長時間不操作觸摸屏，系統自動關閉背光，以減小觸摸屏老化損耗。

遠程功能：用戶可通過電腦遠程監控系統（只有型號帶（-T）的產品才有此功能），遠程操作的網絡設備搭建。

蜂鳴器提示：當系統計時結束，進入停止運行狀態時，蜂鳴器鳴叫提示一段時間后，自動停止鳴叫提示。

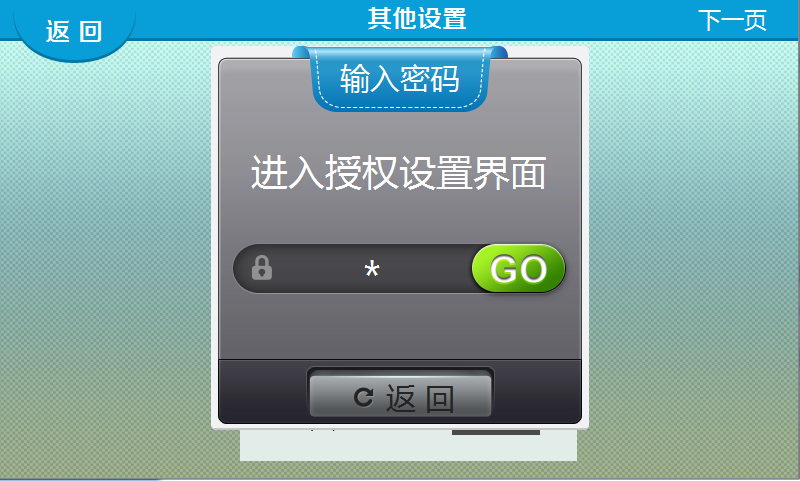

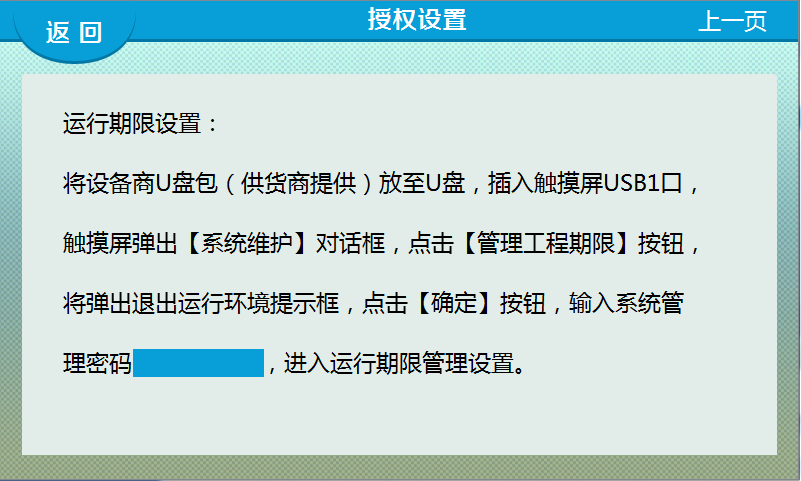

階段密碼：系統為廠家提供了分階段密碼權限功能，進入【授權設置】后根據相應的提示，使用提供的“設備商U盤包”廠家可設置分階段密碼權限功能，廠家可設置每個階段的時間和對應的密碼，系統臨近設定時間將提醒用戶使用期限將到，當?shù)竭_(dá)設定期限后系統將禁止所有操作，顯示密碼輸入界面，只有輸入正確密碼才能繼續使用。

?

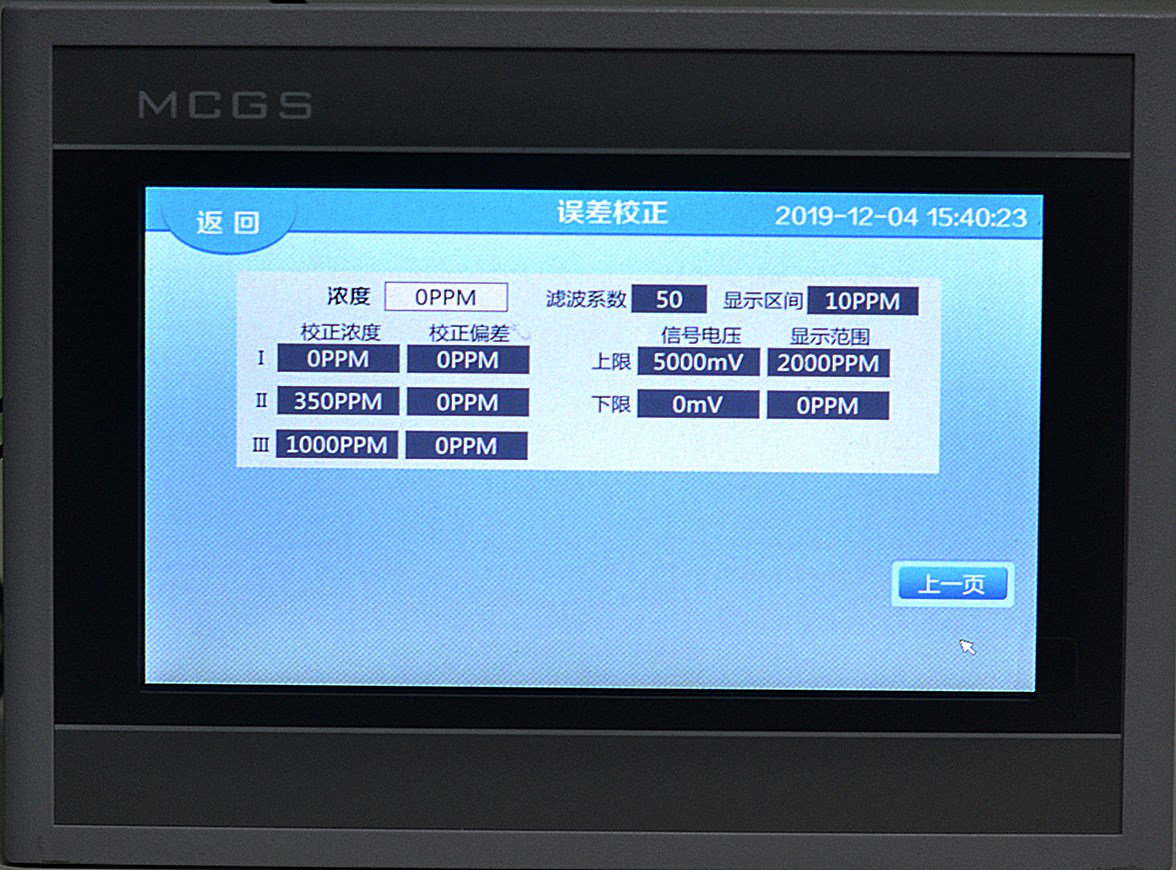

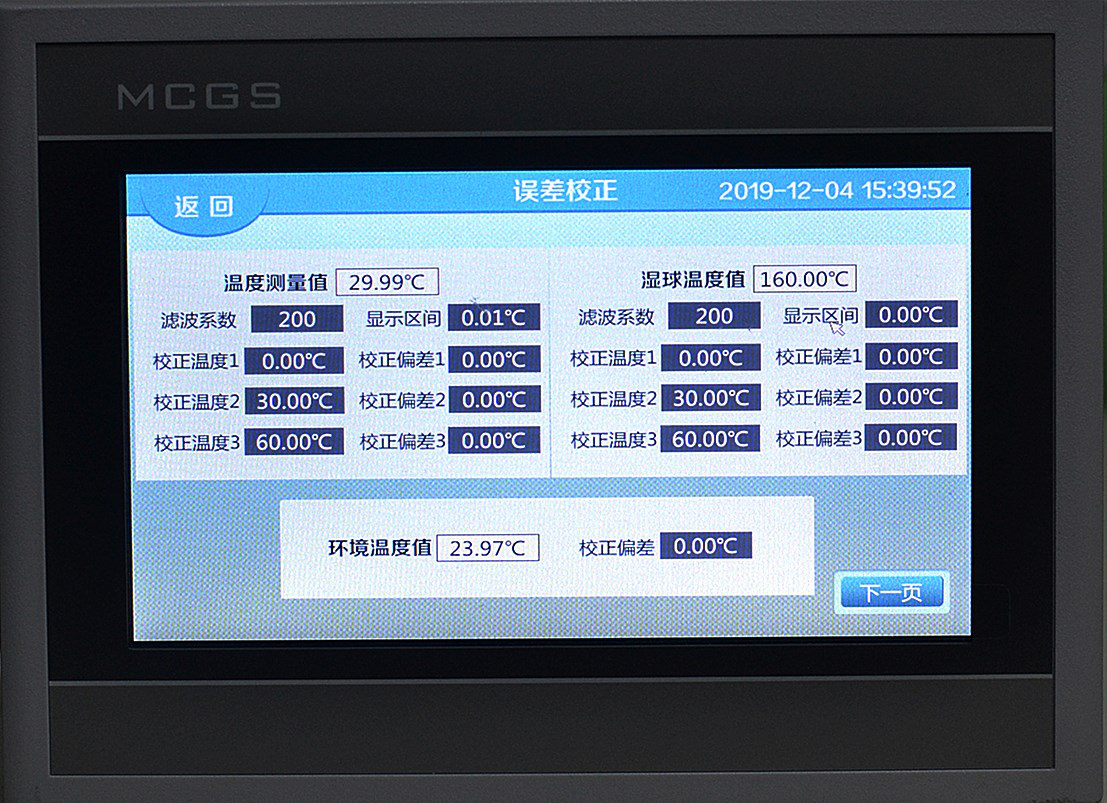

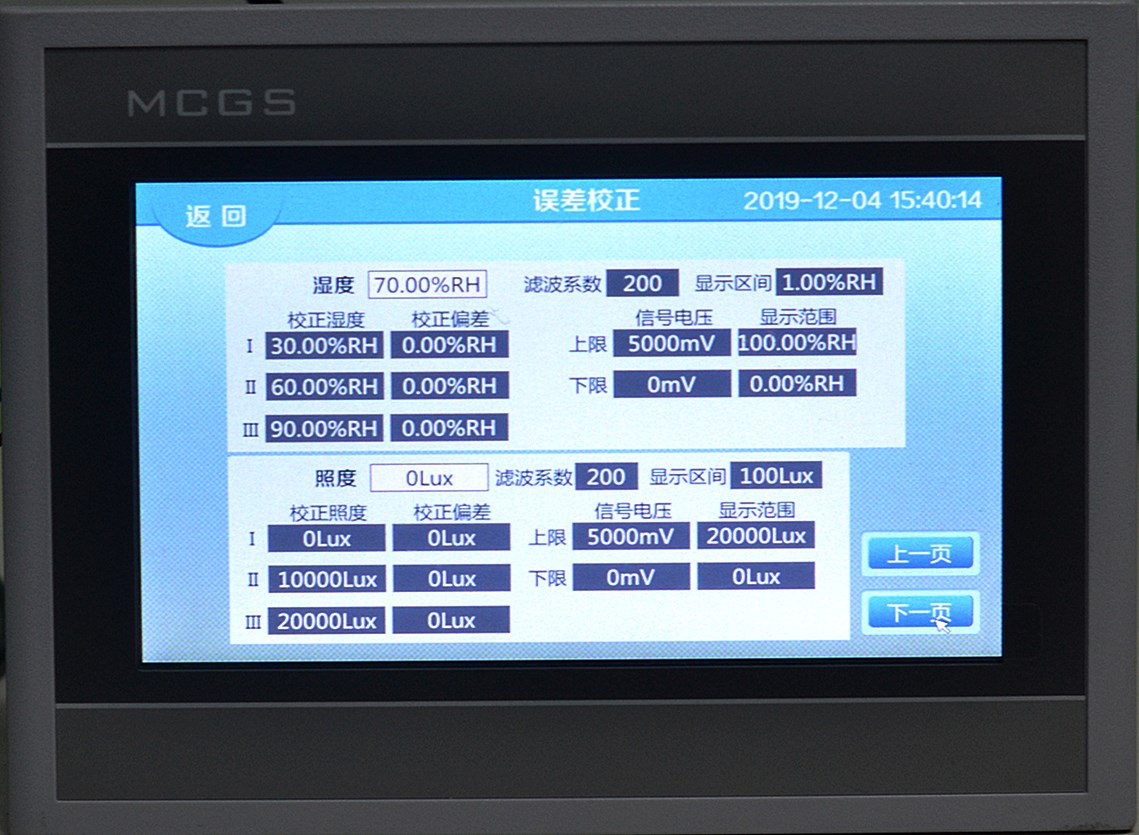

13.?誤差校正

環境溫度校正：制冷“自動間斷式”控制時，環境溫度為控制計算的依據，為使溫度控制精確度更高，用戶需校正環境溫度，使其與箱體環境溫度基本相同。

測量溫度、濕度、照度、濃度、紫外度：為方便用戶對傳感器的校正，系統采用溫度、濕度、照度、濃度、紫外度的三點校正功能，即用戶可分別在任意三個測量點進行偏差校正，系統自動線性校正其他測量點。

?

?

?

?

?
